제품 설명

W01-358-0030 에어 스프링은 다양한 차량의 에어 서스펜션 시스템에서 사용되는 부품입니다. 그것은 Firestone Airide 에어 스프링 제품 라인의 일부입니다.시장에서 다양한 공기 서스펜션 시스템에 대한 대체 스프링을 제공하는. GUOMAT 2B6X6P06 W01-358-0030 사양을 참조하여 설계되고 비교할 수 없는 신뢰성을 제공합니다. 그의 설명은: 소켓 머리 알루미늄 진주 반지 (볼트, 견과류,용도 M6 뚜?? 스크루프가 포함되어 있지 않습니다..

GUOMAT 번호: 2B6X6P06

GUOMAT 번호: 2B 6X6P06

GUOMAT 번호: 2B6X6 P06

GUOMAT 번호: 2B 6X6 P06

피어스톤 번호: W01-358-0030

피어스톤 번호: W01 358 0030

피어스톤 번호: W013580030

피어스톤 번호: WO1-358-0030

피어스톤 번호: WO1 358 0030

피어스톤 번호: WO13580030

W01-358-0030 파이어스톤 고무 공기 펄로 기술 데이터

위 커버 지름: 114mm
에어홀 사양: 1/4 BSP
스레드 구멍 사양: M-8x1.25
상단 커버의 두 가닥 구멍 사이의 중심 거리: 44mm
바닥 덮개 지름: 114mm
상단 커버의 두 가닥 구멍 사이의 중심 거리: 44mm
고무 발광 최대 외부 지름: 163mm
최대 높이: 177mm
압축 높이: 72mm
설계 높이: 140mm

플랜지 반지 와 함께 에어 스프링 을 설치 함

플랜지 링을 가진 공기 스프링을 설치하려면 다양한 소스에서 수집 된 정보를 기반으로 아래 단계를 수행 할 수 있습니다.

1단계: 상단 브래킷 을 고정 하십시오

3/8 "-16 플랜지 견과류를 사용하여 상단 브래킷을 공기 스프링에 고정하십시오.

2단계: 아래쪽 브래킷을 붙여

4WD 차량의 경우, 3/8 "-16 x 3/4" 플랜지 볼트로 공기 스프링에 왼쪽 하부 브래킷을 고정합니다. 2WD 차량의 경우,3/8 "-16 x 2" 플랜지 헥스 볼트를 사용 하 고 아래 브래킷에 대한 스페이저 장착의 열린 끝을 보장.

3단계: 장착장치를 배치

팔꿈치 장착을 상단 브래킷의 큰 접근 구멍을 통해 공기 스프링에 설치합니다. 오렌지 스레드 밀폐제를 연결하기 위해 공기 장착을 단단히 꽉 잡아주세요.에어 펌프의 예상 위치로 표시 할 수 있도록 장착을 배치하십시오..

4단계: 반지를 안전 하게

반지를 고정시키려면 둥근 클립 스프링이나 냅 링을 플랜지 꼬리 조각의 구석에 꽂아야 합니다.

단계 5: 장착 고리 집합을 단단히

턱을 단단히 하기 위해 망치와 랩 같은 적절한 도구를 사용하세요.

이 단계들을 따라가면, 플랜지 링을 가진 공기 스프링을 성공적으로 설치할 수 있을 것입니다.

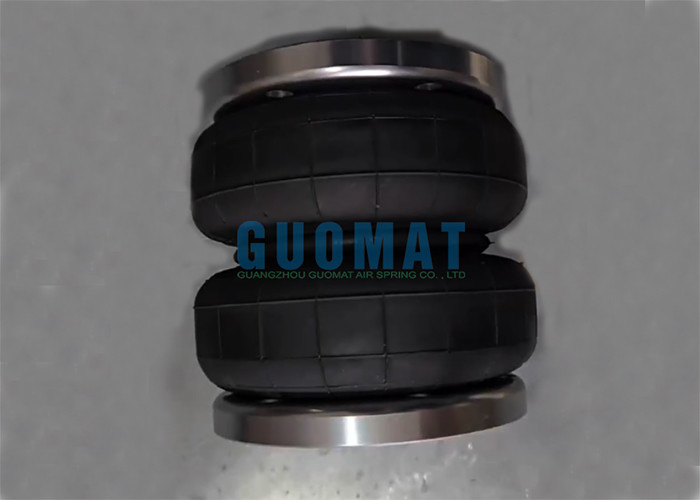

GUOMAT 2B6X6P06 공기 봄 실제 사진
