| 원래 장소: | 중국 광동 |
| 브랜드 이름: | GUOMAT |
| 인증: | ISO/TS16949:2009 |
| 모델 번호: | FD330-22 |
| 최소 주문 수량: | 6개 |
|---|---|
| 가격: | $59.9-159.9/pc |
| 포장 세부 사항: | 고객이 필요로 하는 강한 판지 상자 또는 |
| 배달 시간: | 2-8일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 1000PCS/주 |
| 재료: | 고무 및 강철 | 보증: | 12 개월 |
|---|---|---|---|
| 샘플 및 OEM: | 사용 가능 | 작업: | 가스 충전 |
| OEM 번호: | FD 330-22 CI | 무게: | 4.8kg |
| 가스 구멍: | G1/4 | 에어 서스펜션: | Contitech 공기 스프링 |
| 하이 라이트: | Contitech FD 330-22 고무 공기 스프링,이중 회선 고무 공기 스프링 |
||

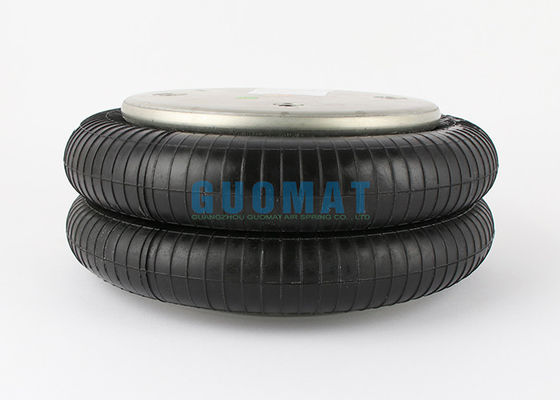

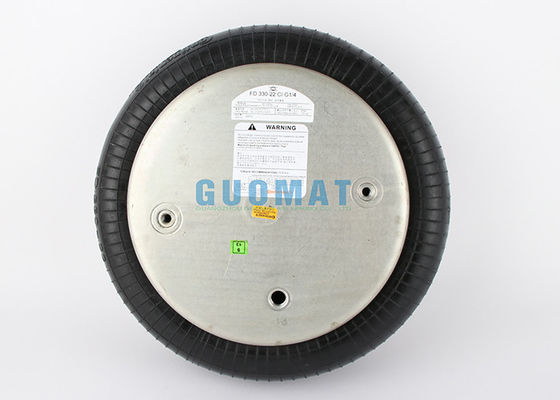

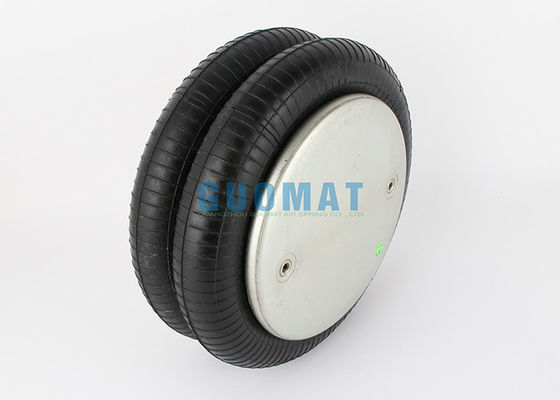

Contitech FD 330-22 CI 이중 회선 공기 액추에이터 G1/4 공기 피팅 고무 공기 스프링
자세한 설명콘티텍 FD330-22
제조사: 콘티텍
부품 번호: FD 330-22 CI G1/4
보증:12개월
자료:고무와 강철
검정색
지불: LC/TT/웨스턴 유니온/페이팔
포장: 강한 갈색 판지
배달 시간: 당신의 지불금을 받은 후에 대략 2-8 작업 일
배송 방법: 바다로, 공기로, 익스프레스로(DHL/UPS/EMS/Fedex)
기술 데이터
|
1 |
상단 나사(너트) 톱니 |
2xM8-15mm |
|
2 |
상단 커버 플레이트 직경 |
228mm |
|
삼 |
하단 커버 플레이트 직경 |
228mm |
|
4 |
나사 중심 거리 |
157.5mm |
|
5 |
가스 구멍 |
G1/4 |
|
6 |
하단 나사(너트) 톱니 |
2xM8-15mm |
|
7 |
고무 벨로우즈 최대 직경 |
325mm |
|
8 |
뇌졸중 |
75-305mm |
|
9 |
클램핑된 플레이트가 있는 전체 중량 |
4.8kg |
|
10 |
필요한 장착 폭 |
340mm |
진동 차단 – 동적 특성 값
설계 높이 H: 권장 240mm, 최소 220mm
| 압력 P ［바］ | 삼 | 4 | 5 | 6 | 7 | 8 | 볼륨 V ［I］ |
| 힘(하중) ［KN］ | 10 | 13.3 | 16.7 | 20.6 | 24.1 | 27.6 | 12 |
| 스프링율 ［N/cm］ | 156 | 190 | 221 | 252 | 283 | 314 | |
| 고유진동수 ［Hz］ | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 |
공압 적용 - 정적 특성 값
힘 F [kN]
| 압력 P ［바］ | 삼 | 4 | 5 | 6 | 7 | 8 | 볼륨 V ［I］ | |
| 높이 H ［mm］ | 265 | 7.97 | 10.8 | 13.5 | 16.9 | 19.7 | 22.7 | 13 |
| 220 | 11.3 | 15.2 | 18.9 | 23.1 | 26.9 | 30.8 | 11 | |
| 180 | 13.6 | 18.2 | 22.7 | 27.5 | 32 | 36.5 | 8.8 | |
| 140 | 15.4 | 20.5 | 25.5 | 31.1 | 36.3 | 41.3 | 6.8 | |
| 100 | 16.8 | 22.1 | 27.8 | 34.1 | 39.8 | 45 | 4.8 | |
서비스 지침
M8: 최대 25Nm
G1/4: 최대 25Nm
이중 복잡한 공기 스프링의 일반적인 유형
FD 330-22 363 ;FD330-22 363
모든 표준 공기 스프링은 4개의 레이어로 구성됩니다.
• 실제로 공기를 포함하는 내부 층.
•직물강화고무 1차층 적용
특정 각도에서.
• 직물 강화 고무의 두 번째 레이어
첫 번째 레이어에 대해 특정 각도로 배치됩니다.
•바이어스 패브릭 플라이를 보호하는 커버.
