| 원래 장소: | 광동, 중국 |
| 브랜드 이름: | GUOMAT |
| 인증: | ISO/TS16949:2009 |
| 모델 번호: | FD 120-17 |
| 최소 주문 수량: | 6 PC |
|---|---|
| 가격: | $59.9-69.9/pc |
| 포장 세부 사항: | 강한 카톤 박스 또는 고객의 요구로서 |
| 배달 시간: | 2-8 작업 일수 |
| 지불 조건: | 전신환, 웨스턴 유니온, L/C (신용장) |
| 공급 능력: | 1000PCS/Week |
| 고무 소재: | 고품질 충돌 | 제조사 보증: | 1년이요 |
|---|---|---|---|
| 포장: | 통 / 통 | 가스 홀: | G3/4 |
| 춘파형: | 회선된 두배 | 벨로즈 방식: | 산업 공기 봄 |
| 스크루: | M8 | 민 압력: | 0개 바 |
| 하이 라이트: | 고무 이중 나선형 공기 스프링,FD 120-17 이중 나선형 공기 스프링 |
||

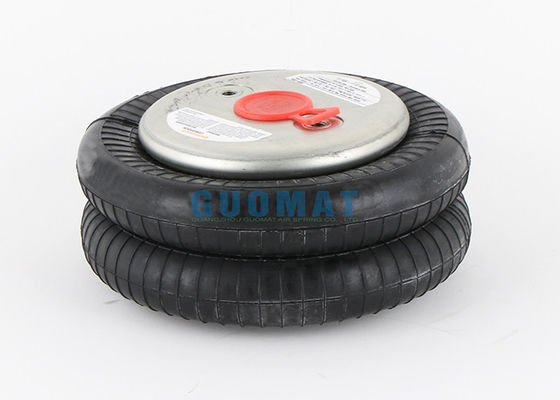

FD 120-17 CI 공기 흡입구 G3/4 Contitech 고무 이중 복잡한 공기 스프링
제품 설명
OEM 부품 번호
콘티텍:FD 120-17 CI
2682 030000
보쉬:822419042
던롭(FR) : SO 8201
페스토 : EB-215-155
| 작동 온도 | -40°C ~ +70°C |
| 실패 테스트 | ≥3백만 |
| 상단 커버 플레이트 직경 | 135mm |
| 바닥 덮개 판 직경 | 135mm |
| 가스 구멍 / 공기 흡입구 | G3/4 |
| 고무 벨로우즈 자연 직경 | 189mm |
| 압축 높이 | 79mm |
| 디자인 높이 | 178mm-203mm |
| 상부 덮개판 나사(너트) 톱니 | 2XM8X1.25 |
| 밑판 덮개 나사(너트) 톱니 | 2XM8X1.25 |
| 상단 커버 플레이트의 나사 중심 거리 | 70mm |
| 바닥 덮개 판의 나사 중심 거리 | 70mm |
M8=25Nm
G3/4=50Nm
| 최소 압력 0bar |
| 힘을 min.height ≤200N으로 돌려보내십시오 |
| 클램핑 플레이트를 포함한 전체 중량 2.3kg |
제진동적 특성값
|
압력 P [bar] |
삼 |
4 |
5 |
6 |
7 |
8 |
VoI.[나] |
|
힘(하중) [KN] |
3.8 |
5.2 |
6.5 |
8.0 |
9.3 |
10.6 |
3.2 |
|
스프링 레이트 [N/CM] |
600 |
830 |
1060 |
1290 |
1520 |
1750년 |
|
|
고유진동수 [HZ] |
2.1 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
|
압력 P |
[술집] |
삼 |
4 |
5 |
6 |
7 |
8 |
VoI.[나] |
|
높이 H(mm) |
200 |
3.4 |
4.8 |
5.9 |
7.3 |
8.5 |
9.7 |
3.4 |
|
180 |
4.2 |
5.7 |
7.1 |
8.6 |
10.1 |
11.5 |
3.1 |
|
|
160 |
4.9 |
6.5 |
8.1 |
9.9 |
11.5 |
13.1 |
2.8 |
|
|
140 |
5.5 |
7.2 |
9.1 |
11.0 |
12.7 |
14.5 |
2.4 |
|
|
120 |
6.0 |
7.9 |
9.9 |
12.0 |
14.0 |
15.8 |
2.1 |
|
|
100 |
6.4 |
8.5 |
10.7 |
12.9 |
15.1 |
17.0 |
1.6 |
|
|
80 |
6.8 |
9.1 |
11.3 |
13.7 |
16.0 |
17.9 |
1.2 |
작업
유연한 구조로 인해 에어 벨로우즈의 장착은 일반적으로 단단한 고정 및 안내가 필요하고 엔드 플레이트의 축 위치만 제공하는 기존 공압 실린더보다 덜 중요합니다. 최대 10mm까지 오프셋될 수 있습니다.
압축 공기 벨로우즈가 임대 저항선을 따를 때. 따라서 각진 응용 분야에서 장착 형상에 주의를 기울여야 합니다.
감압된 공기 벨로우즈가 놀라울 정도로 작은 공간에 들어갈 때, 특히 어색한 모양이나 매우 무거운 하중을 조이거나 움직이는 데 유용합니다.
작동 중에는 장치가 "바닥 밖으로" 나가지 않거나 최대 높이에 도달하지 않는 것이 좋습니다. 이를 달성하기 위해 다양한 기계 장치를 사용할 수 있습니다.
