원래 장소: | 중국 |
브랜드 이름: | GUOMAT |
인증: | ISO/TS16949:2009 |
모델 번호: | 1B1209 |
최소 주문 수량: | 협상 가능 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 고객 필요로 강한 판지 상자 또는 |
배달 시간: | 2-8 일 일 |
지불 조건: | T/T, 서부 동맹, Paypal 또는 다른 사람 |
공급 능력: | 1000pcs/week |
재료: | 고무 강철 | Firestone: | W01-M58-6165 |
---|---|---|---|
보증: | 12개월 | 중량: | 1.6 kg |
이명: | 산업 공기 액추에이터 | 압력 능력: | 0.2-0.8 M Pa |
나사: | 2X3/8-16UNC | 공기 흡입구: | 3/4 |
하이 라이트: | 복잡한 공기 스프링,공기 조수 봄 |

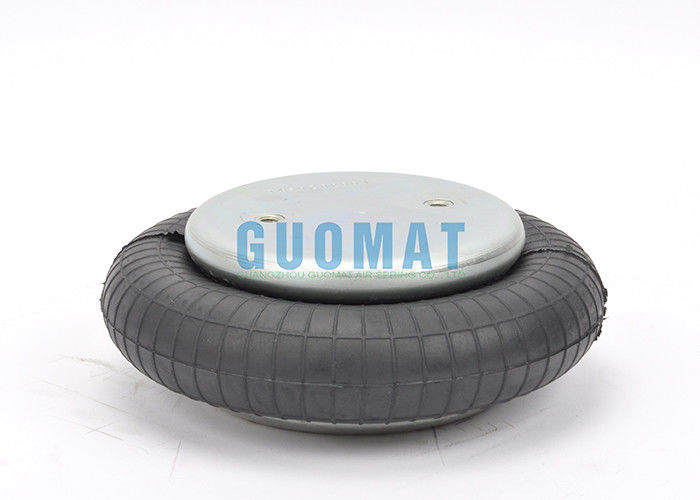

산업적 공기 스프링 블라인드너트가 116을 칭하는 W01-M58-6165는 격리 테이블을 위한 소음을 감소시킵니다
제품 설명
기술 데이터
핵심 / 블라인드너트
상단 커버 판 스크류 (핵심) 치아 : 2 PC XM8
상부 커버 플레이트의 스크루 중심거리 : 70 밀리미터
바닥 커버 판 스크류 (핵심) 치아 : 2 PC XM8
저부 커버 플레이트의 스크루 중심거리 : 70 밀리미터
가스 홀 / 공기 흡입구 / 공기 피팅
가스 홀 / 공기 흡입구 : G3/4
가스 홀과 핵심 사이의 스크루 중심거리 : 35 밀리미터
커버 판
상단 커버 플레이트 직경 : 135 밀리미터
바닥 커버 플레이트 직경 : 135 밀리미터
고무 벨로우즈
고무 벨로우즈 맥스 지름 : 215 밀리미터
고무 벨로우즈 자연적 지름 : 200 밀리미터
작동 행정 : 맥스 115 밀리미터에 대한 민 50 밀리미터
최대 높이 : 115 밀리미터
최소 높이 :50 밀리미터
행정 높이 : 65 밀리미터
범퍼 블럭 / 버퍼블록
범퍼 블럭 없이
벨트 테 / 벨트 벨소리
벨트로 부르짖으세요 :벨트 테의 부정
GUOMAT :1B1209
OEM 주문자 상표 부착 방식 :
공기는 3/4 NPT를 삽입했습니다 :
내화 석재 : W01-M58-6165,W01M586165,W01 M58 6165
콘티테크 : 다음 일천초분의 일초 120-9,FS120-9 ;FS1209
던롭(FR) : 8"x1 S08101
보쉬 : 822419003
페스토 : EB-215-80
노르그렌 : PM/31081(8x1)
웨포르마 : WBE 300-E1
에어테크 : 140293
에어테크 : 111003/1B-190FB :
메가테크 :1S120-9 3/4 M8
공기는 1/4 NPT를 삽입했습니다 :
내화 석재 : W01-M58-6166
콘티테크 : 일천초분의 일초 120-9
던롭(FR) : 8"x1 S08100
보쉬 : 822419008
웨포르마 : WBE 300-E2
내화 석재 :W01-M58-6171 ;116-1
공기 애플리케이션 - 정적 특성 값
힘 F [라이브프] | |||||
압력 P [psi] | 40 | 60 | 80 | 100 | 권 V [에.3] |
H 4.50에./114.3MM | 728 | 1130 | 1570 | 1970 | 110 |
H 4.00에./101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
H 3.50에./88.9MM | 1050 | 1610 | 2240 | 2740 | 90 |
H 3.00에./76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
H 2.50에./63.5MM | 1270 | 1900 | 2630 | 3260 | 57 |
전동 절연 - 동특성
압력 P [psi] | 40 | 60 | 80 | 100 | 120 | 권 V [에.3] | |
(부하) F [라이브프]을 강행하세요 | 801 | 1,240 | 1,700 | 2,130 | 2,530 | 110 | |
봄은 안에 C를 [라이브프 /라고 평가합니다] | 709 | 949 | 1,190 | 1,430 | 1,670 | 110 | |
고유 진동수 f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
디자인 높이 H : 4.33 인치에게 최소 3.54가 조금씩 움직인다고 권했습니다 |
