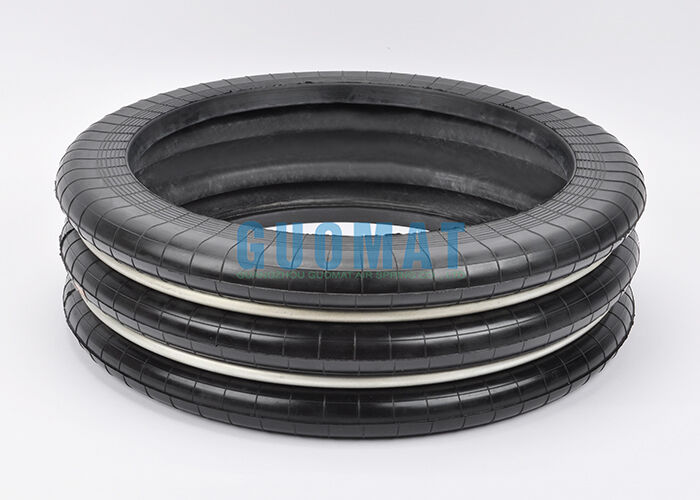

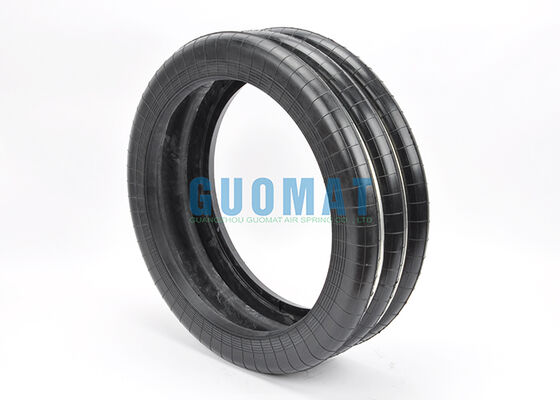

S-500-3R 삼중 컨볼루션 에어 스프링 YOKOHAMA 진동 절연체 (강철 허리 링 포함)

제품 상세 정보:

원래 장소:	중국 광둥
브랜드 이름:	GUOMAT
인증:	ISO/TS16949:2009
모델 번호:	F-500-3

결제 및 배송 조건:

최소 주문 수량:	6개
가격:	협상 가능
포장 세부 사항:	강한 판지 상자 또는 고객이 필요로 하는 대로
배달 시간:	2-8 근무일
지불 조건:	L/C,D/A,D/P,T/T
공급 능력:	1000pcs/주

상세 제품 설명

완충기 유형:	가스 충전	OEM:	허용됨
패키지:	강력한 상자	목:	고무 공기 스프링
온도 범위:	-40℃+70℃	벨로우즈 유형:	뒤엉켜서 3배가 되세요
공장 보증:	12개월	색상:	검은색
강조하다:	요코하마 3개의 얽힌 공기 봄 , 강철 링이 있는 고무 에어 스프링 , 진동 절연 에어 스프링

S-500-3R 삼중 주름 에어 스프링 YOKOHAMA 진동 절연체 스틸 허리 링 포함

제품 개요

GUOMAT 번호: F-500-3
교체 참조: YOKOHAMA S-500-3R
유형: 삼중 주름 에어 스프링
공칭 직경: 500 mm
적용 분야: 프레스 및 스탬핑 장비
재질: 강화 직물 포함 고품질 고무
구조: 스틸 허리 링 포함 고무 벨로우즈
기능: 진동 절연, 충격 흡수, 상승 및 하강
적합 대상: 산업 기계 및 중장비 응용 분야

기술 사양

매개변수	값
설계 높이 (mm)	160
최대 높이 (mm)	270
최소 높이 (mm)	90
일반 최대 이동 거리 (mm)	±68
압축 최대 외부 직경 (mm)	560
유효 면적 (cm²)	1965
부피 (L)	30.3
하중 (KN)	96.3
동적 스프링 상수 (n/mm)	1255
최대 내부 주파수 (Hz)	1.8
최대 내부 압력 (MPa)	0.69
내부 압력 파열 (MPa)	3.9-4.9

프레스 에어백 설치 가이드

설치 영역 준비: 프레스를 멈추고 기존 시스템의 공기 압력을 완전히 해제하십시오. 기존 에어 스프링을 제거하기 전에 기계가 안전하게 지지되었는지 확인하십시오.
기존 에어 스프링 제거: 공기 공급 라인을 분리하고 마운팅 볼트 또는 고정 부품을 제거하십시오. 마운팅 표면에 손상, 먼지 또는 변형이 있는지 확인하십시오.
새 에어 스프링 확인: GUOMAT F-500-3이 필요한 치수 및 마운팅 구성과 일치하는지 확인하십시오. 고무 벨로우즈, 스틸 허리 링, 공기 흡입구 및 마운팅 부품에 눈에 띄는 손상이 없는지 검사하십시오.
에어 스프링 배치: 지정된 마운팅 표면 사이에 에어 스프링을 수직으로 배치하십시오. 벨로우즈가 중앙에 있고 스틸 허리 링이 올바르게 배치되었는지 확인하십시오.
공기 공급 연결: 공기 피팅 및 공기 라인을 단단히 연결하십시오. 권장 공기 압력을 사용하고 누출이 없는지 확인하십시오.
점진적으로 팽창: 압축 공기를 천천히 공급하고 에어 스프링이 작동 위치로 확장되도록 하십시오. 갑작스러운 팽창이나 제조업체의 권장 압력 초과는 피하십시오.
정렬 및 간격 확인: 제어된 테스트 사이클을 통해 저속으로 프레스를 작동시키십시오. 에어 스프링이 중앙에 유지되고 주변 부품에 문지르지 않는지 확인하십시오.
최종 검사: 정상 작동으로 복귀하기 전에 공기 압력, 마운팅 볼트, 공기 누출, 기계 움직임 및 진동 절연 성능을 확인하십시오.

설치 참고 사항: 특정 프레스 설계 및 작동 조건에 따라 올바른 작동 높이, 공기 압력, 하중 용량 및 마운팅 치수를 확인하십시오.

GUOMAT F-500-3을 선택하는 이유?

GUOMAT 에어 스프링은 산업 응용 분야에서 안정적인 성능을 제공하기 위해 강화 고무 재료와 금속 부품을 사용하여 제조됩니다. F-500-3은 YOKOHAMA S-500-3R에 대한 실용적인 교체 솔루션을 제공하며 표준 교체 또는 맞춤형 산업 요구 사항에 따라 공급될 수 있습니다.

당사는 치수 및 연결 사양을 포함한 OEM, 교체 및 맞춤형 에어 스프링 요구 사항을 지원합니다.
