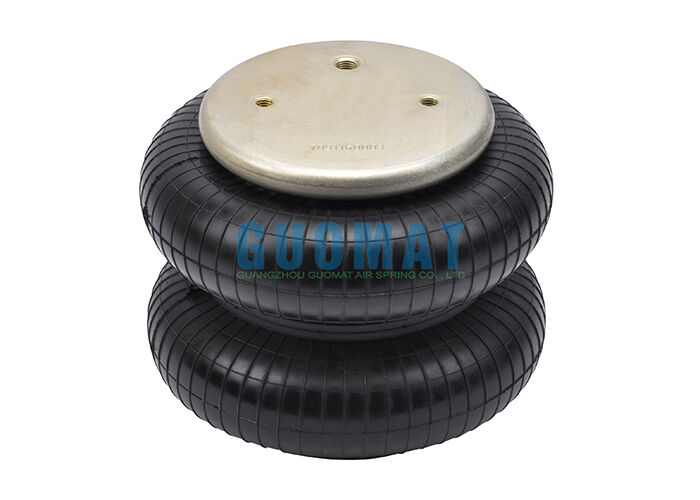

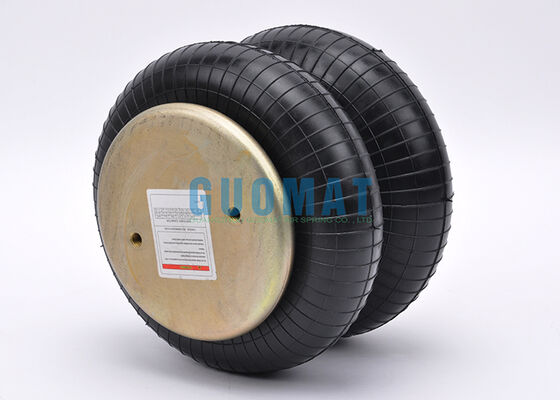

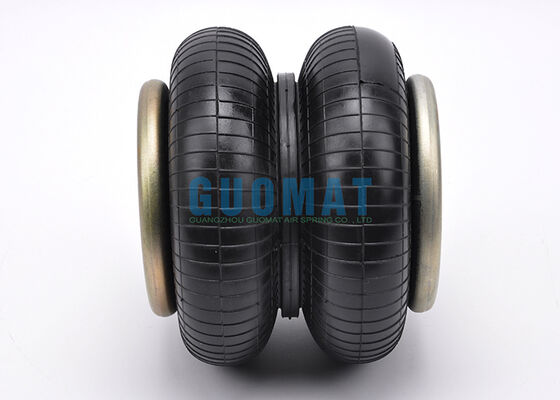

WBZ 400-E1 Weforma 이중 주름형 에어백 G3/4 공기 피팅 고무 에어 스프링

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	GUOMAT
인증:	ISO/TS16949:2009
모델 번호:	2B6910

결제 및 배송 조건:

최소 주문 수량:	6개
가격:	US$59.9-69.9/PC
포장 세부 사항:	강한 판지 상자 또는 고객이 필요로 하는 대로
배달 시간:	3-7 영업일
지불 조건:	L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력:	1000pcs/주

상세 제품 설명

제품명:	고무 공기 풍선	목적:	교체/수리용
보증 기간:	12개월	컨볼 루션:	2
구조:	이중 컨벌루션	패키지:	갈색 판지 상자
범퍼:	범퍼 w/o	유형:	공압 서스펜션 구성 요소
강조하다:	Weforma 이중 주름형 에어 스프링 , G3/4 공기 피팅 고무 스프링 , WBZ 400-E1 에어백

WBZ 400-E1 Weforma 이중 주름형 에어백 G3/4 에어 피팅 고무 에어 스프링

이중 주름 구조와 G3/4 에어 피팅을 특징으로 하는 산업 기계 응용 분야를 위해 설계된 고성능 고무 에어 스프링.

제품 사양

유형	고무 에어 스프링
브랜드	GUOMAT
모델 번호.	2B6910
보증	12개월
재질	고무 및 강철
색상	검정
응용 분야	산업용 기계용
다른 이름	산업용 에어 스프링 백

호환 부품 번호

WEFORMA WBZ400
WEFORMA WBZ 400
WEFORMA WBZ400-E1
WEFORMA WBZ 400-E1
WEFORMA WBZ400-E1 G3/4
WEFORMA WBZ 400-E1 G3/4

기술 사양

커버 플레이트 직경	161mm
나사 구멍	8M
나사 구멍 간 중심 거리	89mm
공기 구멍	G3/4
공기 구멍과 나사 구멍 간 중심 거리	44.5mm
최대 높이	275mm
최소 높이	75mm
최대 외경	250mm

최소 압력	0 bar
최소 높이로 돌아가는 힘	≤200N
클램핑된 플레이트 포함 전체 무게	3.0KG

공압 응용 - 정적 특성 값

높이 H (mm)	힘 F(kN) 압력 P (bar)							부피 (I)
높이 H (mm)	3	4	5	6	7	8		부피 (I)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

에어 스프링 설치 가이드

에어 스프링의 안전, 성능 및 수명을 보장하기 위해서는 올바른 설치가 필수적입니다. 산업용 진동 절연, 트럭 서스펜션, 버스 서스펜션 또는 기계 응용 분야에 사용되든 올바른 설치는 에어 스프링이 부드럽고 안정적으로 작동하도록 돕습니다.

설치 단계

설치 전 에어 스프링 확인: 설치 전에 에어 스프링에 손상, 균열 또는 변형이 있는지 검사하십시오. 에어 스프링 모델, 크기 및 장착 사양이 장비 요구 사항과 일치하는지 확인하십시오.
기존 에어 스프링 제거: 기존 에어 스프링을 제거하기 전에 시스템의 모든 공기 압력을 해제하십시오. 주변 부품 손상을 방지하기 위해 에어 피팅 및 장착 볼트를 조심스럽게 분리하십시오.
새 에어 스프링 설치: 새 에어 스프링을 올바른 위치에 놓고 모든 볼트, 피팅 및 장착 하드웨어를 고정하십시오. 공기 흡입구와 장착 구멍이 올바르게 정렬되었는지 확인하십시오.
공기 공급 장치 연결: 공기 호스를 연결하고 모든 피팅이 단단하고 누출이 없는지 확인하십시오. 천천히 공기 압력을 가하고 에어 스프링이 고르게 확장되는지 확인하십시오.
설치 후 테스트: 설치 후 에어 스프링 높이, 압력 및 전체 작동을 확인하십시오. 작동 중에 공기 누출이나 비정상적인 움직임이 없는지 확인하십시오.
