| 원래 장소: | 광둥, 중국 |
| 브랜드 이름: | GUOMAT |
| 인증: | ISO/TS16949:2009 |
| 모델 번호: | 1B1209-G3/4 |
| 최소 주문 수량: | 6 PC |
|---|---|
| 가격: | $49.9-59.9/pc |
| 포장 세부 사항: | 강한 카톤 박스 또는 고객의 요구로서 |
| 배달 시간: | 2~8 일 |
| 지불 조건: | T/T, 웨스턴 유니온, L/C |
| 공급 능력: | 1000개/주 |
| 모델명: | 산업용 기계 용 고무 에어 스프링 | 보증: | 12개월 |
|---|---|---|---|
| 재료: | 고무 + 스틸 | 패키지: | 표준 포장 또는 사용자 정의 |
| 중간: | 압축 공기 | 파이어스톤 번호: | W01-M58-6165 |
| 페스토: | EB-215-80 | 뇌졸중: | 50mm-115mm |
| 강조하다: | 콘티테크 고무 에어 벨로,가스로 가득 차 있는 고무 공기 벨로 |
||

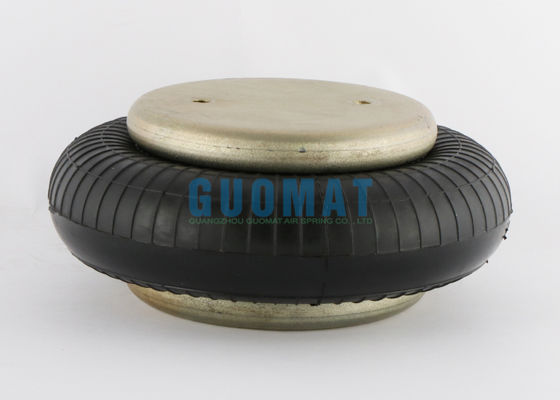

G3/4 가스로 채워진 유형 고무 공기 벨로우즈 FS120-9 Contitech W01M586165 Firestone 공기 스프링
기술 데이터: 단일 복잡한 유형 공기 스프링
상단 커버 플레이트 직경:Ø135mm
공기 흡입구:G3/4
상단 덮개의 나사 구멍:2XM8X1.25mm
상단 커버 나사산 구멍 사이의 중심 거리: 70mm
상단 커버 나사 구멍과 공기 흡입 구멍 사이의 거리:35mm
바닥 커버 플레이트 직경:Ø135mm
고무 벨로우즈 최대 외경:Ø215mm
최대 높이:115mm
최소 높이:50mm
GUOMAT NO.1B1209-G3/4 참조 번호
Firestone W01M586165를 참조하세요.
Firestone W01 M58 6165를 참조하십시오.
Firestone W01-M58-6165 참조
콘티텍 FS120-9 참조
Contitech FS 120-9 참조
Contitech FS120-9 G3/4 참조
Contitech FS 120-9 G3/4 참조
Contitech FS120-9 G3/4 M8 참조
Contitech FS 120-9 G3/4 M8 참조
Dunlop(FR) 8''x1 S08101 참조
B-osch 822419003을 참조하십시오
Festo EB-215-80을 참조하십시오.
노그렌 PM/31081을 참조하세요.
노르그렌 8X1 참조
Weforma WBE 300-E1 참조
에어텍 140293을 참조하세요.
에어텍 111003 참조
에어텍 1B-190FB 참조
Megatech 1S120-9 3/4 M8 참조
115mm 설계 높이에서의 동적 특성
(에어마운트 아이솔레이터 설계에만 필요함)
| 게이지프레스(BAR) | 하중(kN) | 스프링율(kN/m) | 고유진동수(Hz) |
| 3 | 4.16 | 132 | 2.80 |
| 4 | 5.73 | 169 | 2.71 |
| 5 | 7.26 | 206 | 2.67 |
| 6 | 8.98 | 247 | 2.62 |
| 7 | 10시 55분 | 285 | 2.59 |
힘 테이블
| 조립 높이(mm) | 볼륨@7BAR(cu cm) | EFF 면적@7 바(cm*2) | kN 힘 | ||||
| @3바 | @4바 | @5바 | @6바 | @7바 | |||
| 130 | 2635 | 110 | 2.86 | 4.04 | 5.17 | 6.51 | 7.71 |
| 120 | 2506 | 138 | 3.75 | 5.20 | 6.60 | 8.20 | 9.65 |
| 110 | 2341 | 163 | 4.54 | 6.22 | 7.86 | 9.70 | 11.38 |
| 100 | 2164 | 183 | 5.20 | 7.07 | 8.92 | 10.95 | 12.82 |
| 90 | 1956년 | 201 | 5.75 | 7.84 | 9.84 | 12.04 | 14.07 |
| 80 | 1745년 | 215 | 6.19 | 8.45 | 10.59 | 12.91 | 15.08 |
| 70 | 1509 | 228 | 6.54 | 8.91 | 11.8 | 13.64 | 15.92 |
| 60 | 1280 | 236 | 6.82 | 9.20 | 11.58 | 14.17 | 16.55 |

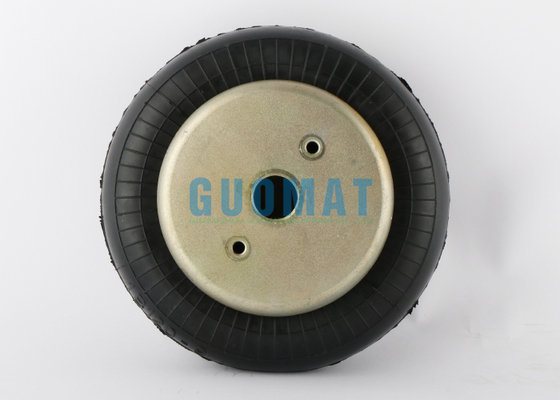

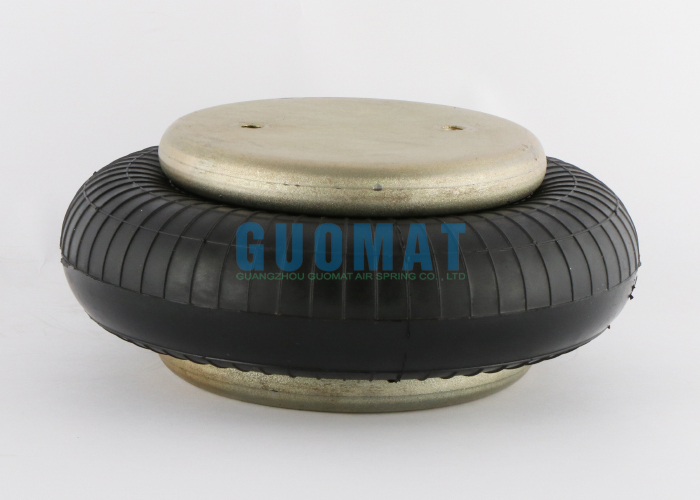

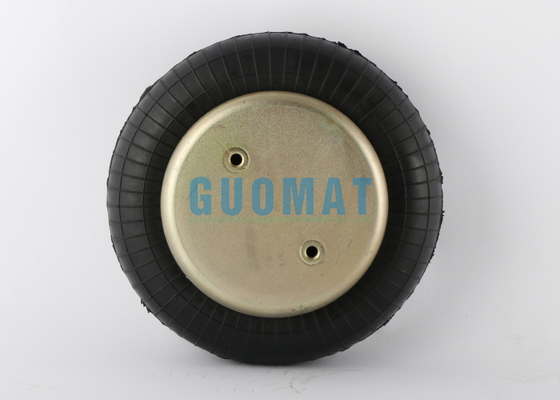

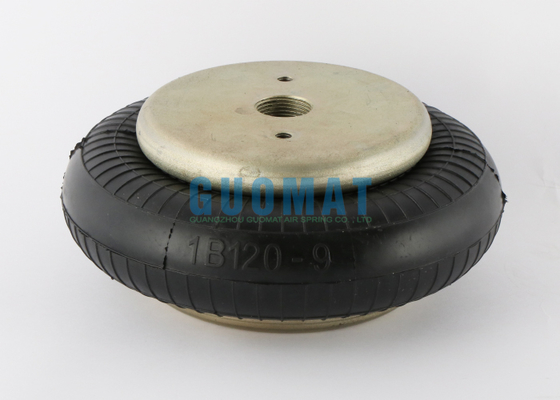

실제 사진
![]()
![]()
