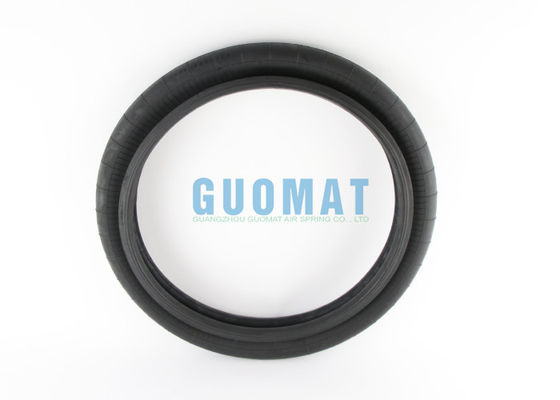

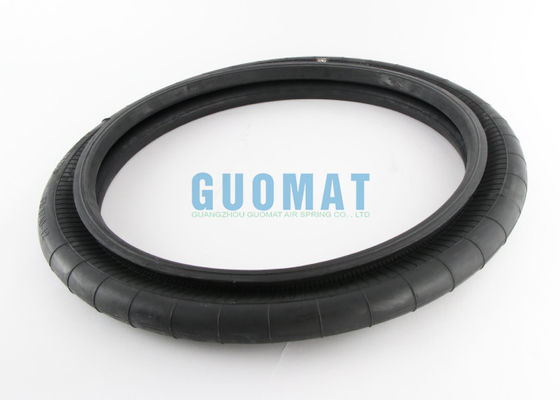

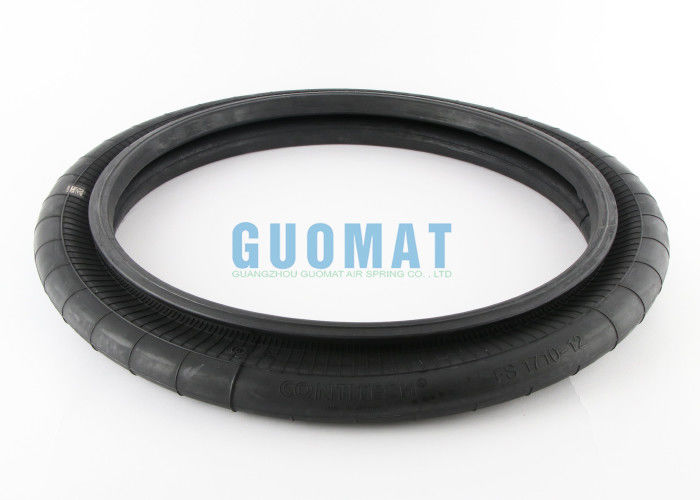

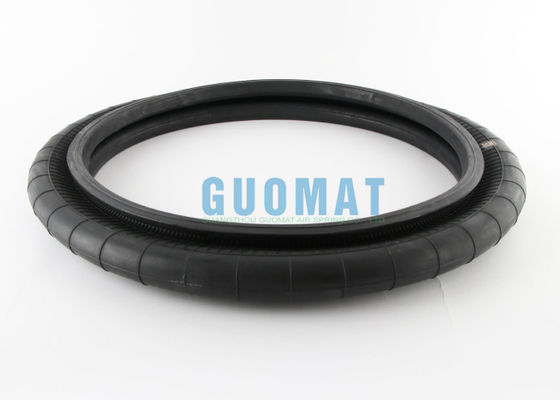

FS 1710-12 RS 콘티텍 싱글 윙크 에어 쇼크 45mm 볼트 플랜지 에어 스프링

제품 상세 정보:

원래 장소:	광둥, 중국
브랜드 이름:	GUOMAT
인증:	ISO/TS16949:2009
모델 번호:	FS1710-12

결제 및 배송 조건:

최소 주문 수량:	6 PC
가격:	$159.9-199.9/pc
포장 세부 사항:	강한 카톤 박스 또는 고객의 요구로서
배달 시간:	2~8 일
지불 조건:	T/T, 웨스턴 유니온, L/C
공급 능력:	1000개/주

상세 제품 설명

보증:	12개월	주요 자료:	고무
적용:	산업 기계를 위해	플랜지:	그래요
다른 이름:	구슬 반지 에어 스프링	콘티테크:	Fs 1710-12
뇌졸중:	55mm-177mm	색상:	블랙

FS 1710-12 RS Contitech 단일 컨볼루티드 에어 쇼크 45mm 볼트 플랜지 에어 스프링 비드 링 포함

제품 설명

최대 팽창 압력: 120 psi
시리즈: RS
벨로우 타입: 단일 컨볼루티드
무게: 19.2 lbs.

Contitech 부품 번호: FS1710-12

Contitech 부품 번호: FS 1710-12

Contitech 부품 번호: FS1710-12 RS

Contitech 부품 번호: FS 1710-12 RS

Contitech 부품 번호: FS1710-12 RS 75383

Contitech 부품 번호: FS 1710-12 RS 75383

Firestone 부품 번호: W01-358-7727

Firestone 부품 번호: W01 358 7727

Firestone 부품 번호: W013587727

Firestone 부품 번호: WO1-358-7727

Firestone 부품 번호: WO1 358 7727

Firestone 부품 번호: WO13587727

Contitech FS1710-12 상세 기술 데이터

최대 높이: 177mm
최소 높이: 55mm
설계 높이: 125mm
플랜지 링 직경: 517mm
나사산 구멍: 24pcsXM10
나사산 구멍 사이의 중심 거리: 482mm
고무 벨로우즈 최대 외부 직경: 585mm
나사산 높이: 28.5mm
M10: 최대 40Nm

플랜지 링 포함 에어 스프링

플랜지 링 에어 스프링은 특수한 에어 스프링 구조로, 일반적으로 산업용 충격 흡수, 차량 서스펜션 시스템 또는 정밀 장비 지지대에 사용됩니다. 핵심 특징은 플랜지 링(플랜지 플레이트)을 통해 외부 구조와 견고하게 연결하는 동시에 압축 공기의 탄성 특성을 사용하여 완충 및 지지력을 제공하는 것입니다. 다음은 이 기술에 대한 자세한 분석입니다:

1. 기본 구조 및 작동 원리

링 디자인:
플랜지 링은 금속(일반적으로 강철 또는 알루미늄 합금)으로 만들어진 링 모양의 커넥터로, 장비의 베이스 또는 프레임에 고정하기 위한 볼트 구멍이 있습니다. 밀봉 및 압력 지지 능력은 핵심입니다.

에어백 부분:
고강도 고무 복합 재료(예: 나일론 코드 강화 고무)를 채택하고, 내부를 압축 공기로 채워 공기압 변화를 통해 탄성 변형을 실현하여 진동을 흡수하거나 하중을 지지합니다.

작동 원리:
하중이 증가하면 에어백의 공기압이 증가하여 더 큰 지지력을 제공합니다. 반대로, 공기압은 변위 변화에 적응하기 위해 감소합니다. 플랜지 링은 안정적인 설치를 보장하고 공기 누출을 방지합니다.

2. 핵심 기능

높은 하중 용량: 플랜지 링은 견고한 지지력을 제공하며 중장비 또는 고정밀 장비에 적합합니다.
조절 가능한 강성: 공기압을 조절하여 스프링 강성을 변경하여 다양한 작업 조건에 적응할 수 있습니다.
우수한 충격 흡수: 공기 댐핑은 고주파 진동(예: 공작 기계 및 정밀 기기)을 효과적으로 격리합니다.
내식성: 플랜지 표면은 종종 아연 도금되거나 분무되어 가혹한 환경에 적합합니다.

기타 에어 스프링 유형

유형	모델 번호	최대 높이	최대 높이	필요한 설치 공간
단일 컨볼루티드	FS 960-12 RS	51	124	490
	FS 1330-11 RS	53	112	570
	FS 1710-12 RS	55	112	625
	FS 2870-16 RS	55	160	770
	FS 5450-16 RS	70	145	1000
이중 컨볼루티드	FD 960-22 RS	84	226	495
	FD 1120-30 RS	90	315	550
	FD 1330-25 RS	84	246	575
	FD 1710-25 RS	84	251	633
	FD 1730-40 RI	100	400	680
	FD 2380-24 RS	86	229	715
	FD 2470-40 RI	100	400	770
	FD 2870-30 RS	89	266	770
	FD 5450-28 RS	107	283	1000
삼중 컨볼루티드	FT 960-34 RS	114	336	510
	FT 1330-35 RS	114	356	570
	FT 1710-38 RS	114	356	645
	FT 2870-45 RS	126	444	775
	FT 5450-44 RS	140	440	1000
