| 원래 장소: | 광둥, 중국 |
| 브랜드 이름: | GUOMAT |
| 인증: | ISO/TS16949:2009 |
| 모델 번호: | 3B14.5x3t |
| 최소 주문 수량: | 6 PC |
|---|---|
| 가격: | $129.9-159.9/pc |
| 포장 세부 사항: | 강한 카톤 박스 또는 고객의 요구로서 |
| 배달 시간: | 2~8 일 |
| 지불 조건: | T/T, 웨스턴 유니온, L/C |
| 공급 능력: | 1000개/주 |
| 제품 이름: | 플랜지 공기 스프링 | 소재: | 고무 주름관과 강철 덮개 |
|---|---|---|---|
| 보증: | 1년 보증 | 포장: | 통 / 통 |
| 스프링 타입: | 이중 뒤얽힌 | 콘티테크: | FT 614-36 DS |
| 내화 석재: | W01 R58 4065 | 고무 번호: | 14 "1/2x3 |
| 강조하다: | 피어스톤 W01 R58 4065 공기 서스펜션 스프링,덩롭 고무 벨로스 공기 서스펜션 스프링 |
||
FT 614-36 DS Contitech 에어 서스펜션 스프링 14"1/2x3 Dunlop 고무 벨로우즈 에어백
제품 설명
브랜드: GUOMAT
모델 번호: 2B14.5X3T
다음 모델을 대체할 수 있음
ContiTech 부품 번호: FT614-36
ContiTech 부품 번호: FT 614-36
ContiTech 부품 번호: FT614-36 DS
ContiTech 부품 번호: FT 614-36 DS
ContiTech 부품 번호: FT614-36 DS G1/2
ContiTech 부품 번호: FT 614-36 DS G1/2
ContiTech 부품 번호: FT614-36 DS G1/2 M10
ContiTech 부품 번호: FT 614-36 DS G1/2 M10
Firestone 부품 번호: W01-R58-4065
Firestone 부품 번호: W01 R58 4065
Firestone 부품 번호: W01R584065
Dunlop 부품 번호: 14.5X1 / 14 1/2 X1
Dunlop 부품 번호: SP1558 / SP 1558
Norgren 부품 번호: M/31143 / M 31143 / M31143
2B14.5X3T GUOMAT 에어 스프링 기술 데이터
최대 외경: 400mm
최대 높이: 480mm
최소 높이: 100mm
스트로크: 380mm
공기 피팅: G1/2
커버 직경: 310mm
상단 커버용 나사산 구멍: 4XM10
상단 커버용 나사산 구멍 사이의 중심 거리: 282.5mm
하단 커버용 나사산 구멍: 4XM10
하단 커버용 나사산 구멍 사이의 중심 거리: 282.5mm
힘 F(kN)
| 압력 P | bar | 3 | 4 | 5 | 6 | 7 | 8 | Vol.V(l) |
| 높이 H(mm) | 400 | 1.3 | 18 | 22.8 | 27.9 | 33.3 | 38. | 28 |
| 420 | 11.8 | 16 | 20.4 | 25 | 30.1 | 35.3 | 28 | |
| 350 | 16.7 | 22.4 | 28.2 | 34.2 | 40.5 | 46.9 | 25 | |
| 300 | 19.4 | 26 | 32.5 | 39.3 | 46.3 | 53.5 | 22 | |
| 250 | 21.8 | 29 | 36.4 | 43.8 | 51.7 | 60.5 | 18 | |
| 200 | 24.7 | 32.9 | 14.1 | 49.6 | 58.5 | 67.4 | 14 | |
| 150 | 27.6 | 36.6 | 45.7 | 55 | 64.6 | 74.2 | 10 |
플랜지형 에어 스프링은 압축 공기를 사용하여 탄성 지지력을 제공하는 진동 감쇠 부품입니다. 테스트 체, 정밀 기기, 산업 장비 및 기타 분야에서 널리 사용되며, 조절 가능한 공기압을 통해 안정적인 충격 흡수 및 진동 격리를 제공합니다. 다음은 주요 기능 및 응용 분야입니다.
구조 설계
고무 에어백(여러 코드 층으로 보강), 상단 및 하단 플랜지(금속 또는 복합 재료) 및 기밀 부품으로 구성됩니다. 플랜지 연결은 설치 및 고정을 용이하게 합니다.
내부의 압축 공기는 탄성 매체 역할을 하며, 강성 및 하중 용량을 수정하기 위해 압력을 조절할 수 있습니다.
성능 장점
고정밀 댐핑: 에어 스프링의 조절 가능한 강성은 고주파 진동(예: 테스트 체의 기계적 진동)을 효과적으로 격리하여 민감한 장비를 보호합니다.
하중 적응성: 공기압 조절은 다양한 하중에 적응하여 장비 수평을 유지합니다(예: 하중 변화에 따른 자동 높이 보상).
긴 수명 및 내식성: 고무 재질과 밀폐된 설계는 먼지, 오일 및 오염 물질이 있는 가혹한 산업 환경에 적합합니다.
조절 유연성
일부 모델은 동적 작동 조건(예: 다양한 진동 주파수)에 적응하기 위해 실시간 압력 조절을 위한 외부 공기 펌프 또는 압력 안정화 시스템을 갖추고 있습니다.
테스트 체의 일반적인 응용 분야
댐핑 요구 사항: 테스트 체는 입자 스크리닝 중에 고주파 진동을 생성합니다. 플랜지형 에어 스프링은:
진동이 프레임으로 전달되는 것을 격리하여 스크리닝 정확도를 향상시킵니다.
기계적 피로를 줄여 모터 및 체 메쉬의 수명을 연장합니다.
설치 예: 일반적으로 체 베이스와 지지 구조 사이에 장착되며, 플랜지 볼트를 통해 고정되어 유연한 지지 시스템을 형성합니다.

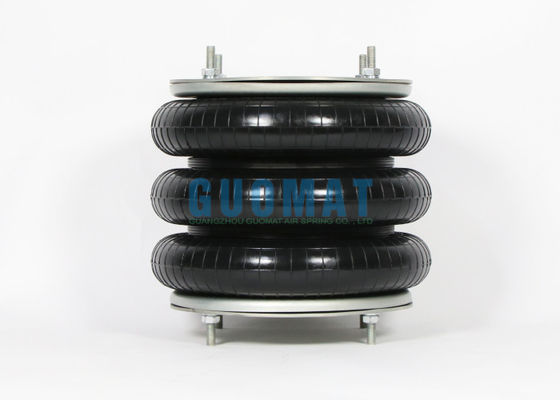

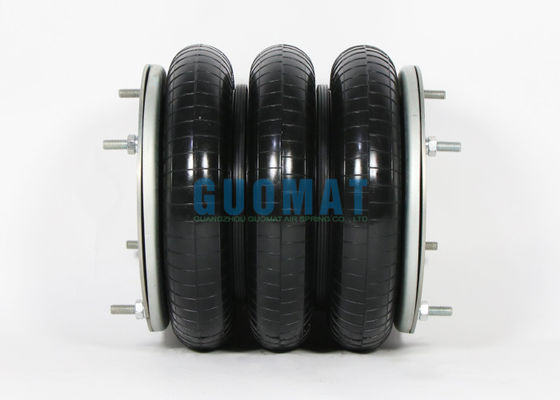

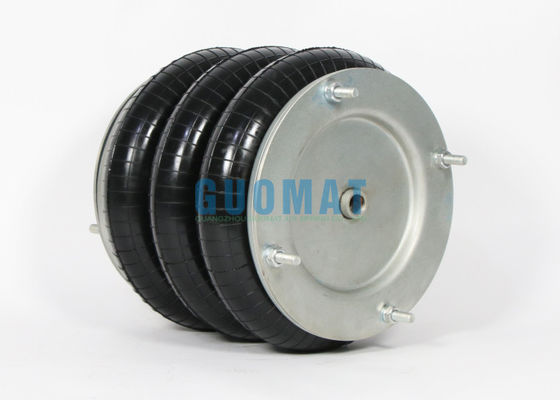

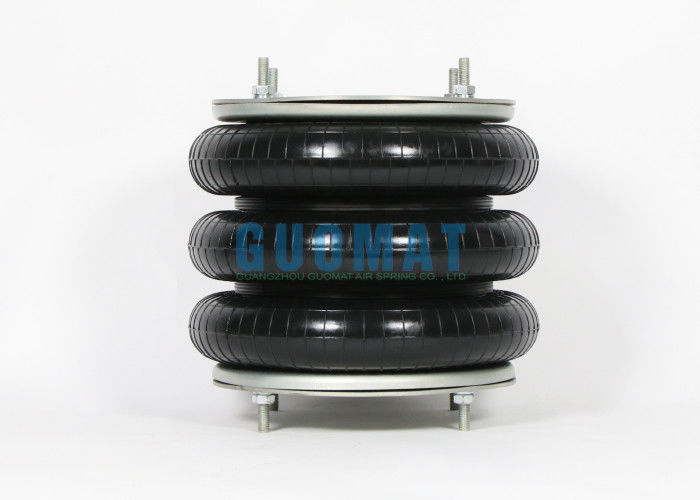

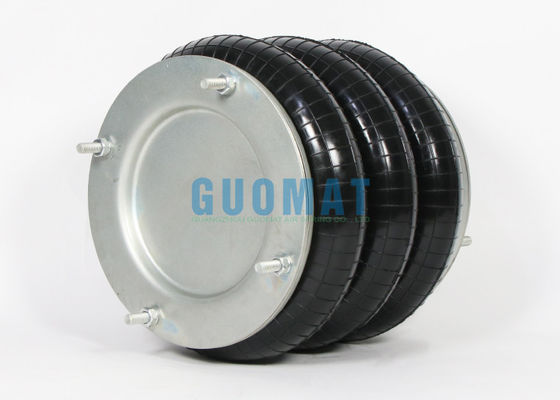

제품 사진
