166mm 높이의 고무 공기 스프링 M10 회전 샤프트 액추에이터에 대한 이중 윙크 공기 풍선

제품 상세 정보:

원래 장소:	광둥, 중국
브랜드 이름:	GUOMAT
인증:	ISO/TS16949, ISO9001
모델 번호:	2H160166P

결제 및 배송 조건:

최소 주문 수량:	5
가격:	협상 가능
포장 세부 사항:	강한 카톤 박스 또는 고객 요구사항으로서
배달 시간:	5~8일
지불 조건:	L/C, D/A, D/P, 웨스턴 유니온
공급 능력:	1000개/주

상세 제품 설명

조건:	신상품입니다	표본:	사용 가능
기능:	충격을 감소시키세요	상표:	GUOMAT
종류:	가스 충전	소재:	스테인레스 스틸 + 고무
회선:	2	뇌졸중:	108 밀리미터
강조하다:	166mm 높이 공기 스프링 , 이중 뒤얽힌 공기 스프링 , 로터리 샤프트 액추에터 공기 스프링

166mm 높이의 고무 공기 스프링 M10 회전 샤프트 액추에이터에 대한 이중 윙크 공기 풍선

제품 소개
GUOMAT 번호: 2H160166P
보증: 1년
제품명: 산업용 공기 스프링
2개
연결 방법: 플랜지 연결
재료: 고무 및 스테인레스 스틸
표본: 예
배송 시간: 2-8 일
종류: 가스로 채워집니다.

기술 자료
명목 지름: 100mm
최소 압축: 82mm
안전 연장: 190mm
전체 도동: 108mm
최대 외부 지름 (0.7Mpa): 175mm
자연 높이: 166mm
커버 너비: 160mm
선형 구멍 사이의 중심 거리: 135mm

운반 능력	인플레이션 압력		0.2Mpa	0.3Mpa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7Mpa 부피 (dm³)
	설치 높이		0.2Mpa	0.3Mpa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7Mpa 부피 (dm³)
	82	(mm)	364	538	713	892	1071	1251	1430	0.86
	116	(mm)	262	397	537	674	815	950	1095	1.27
	150	(mm)	190	290	391	490	597	700	802	1.64
	166	(mm)	149	237	325	413	502	593	684	1.77
	190	(mm)	76	128	180	233	287	342	398	1.95
	201	(mm)	23	55	83	111	148	183	220	1.95
설계 높이에서의 딱딱함과 주파수	수직 경직성	(kg/cm)	39	54	72	89	107	125	138
	자연 빈도	Hz	2.56	2.40	2.35	2.33	2.31	2.30	2.25
	자연 빈도	cpm	154	144	141	140	139	138	135

로터리 샤프트 액추에이터용 공기 스프링
공기 스프링은 회전 샤프트 액추에터에 효과적으로 통합되어 성능을 향상시키고 진동을 줄이고 회전 모션 시스템의 정밀도를 향상시킬 수 있습니다.
(1) 진동 완화 및 충격 흡수
문제: 로터리 액추에이터 (예를 들어, 로봇, 밸브 제어, 또는 산업 자동화) 는 종종 토션 진동 또는 갑작스러운 부하 변화로 인해 기계적 마모 또는 위치 오류가 발생합니다.
솔루션: 축적 또는 방사선적으로 장착된 공기 스프링은 고주파 진동을 흡수하고 충격 부하를 완화합니다 (예를 들어, 갑작스러운 정지/회전).

(2) 토크 보조 및 로드 보상
문제: 무거운 회전 부하 (예를 들어, 큰 밸브, 크레인 회전 고리) 는 높은 토크를 요구하며, 가동 장치에 긴장을 가한다.
솔루션: 회전 방향으로 미리 부하 된 공기 스프링은 정적 부하를 상쇄하여 액추에이터 전력 수요를 줄입니다.

(3) 반발 을 없애는 것
문제: 회전 시스템 내의 기어 트레인 또는 연결은 반작용을 일으켜 정밀도를 감소시킨다.
해결책: 공기 스프링 은 베어링 이나 기어 에 일정한 반사 압력 을 가하여 접촉 을 유지 하고 놀이를 최소화 한다.

(4) 부적절한 배상
문제: 열 확장 또는 장착 오류로 인한 샤프 오차로 인해 결합이 발생합니다.
솔루션: 옆으로 맞춘 공기 스프링은 토크 전송을 유지하면서 가벼운 방사선/축적 부동도를 허용합니다.
예제: 공기 스프링 결합 셰프와 함께 종이 밀링 롤러는 구부러지지 않고 열 유행을 견딜 수 있습니다.

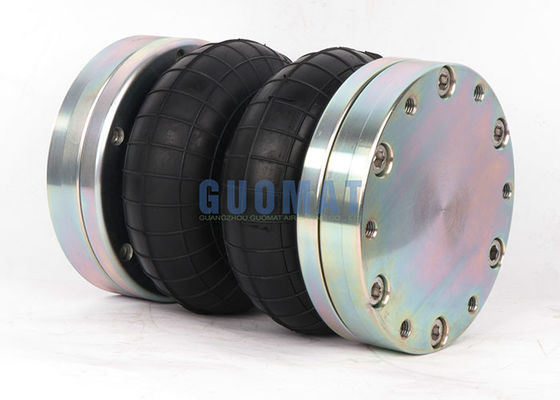

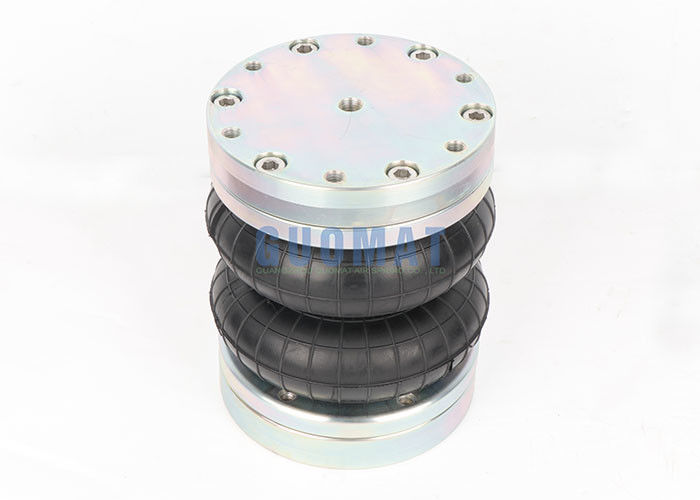

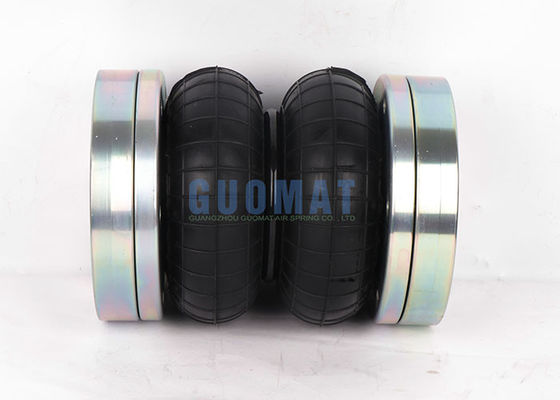

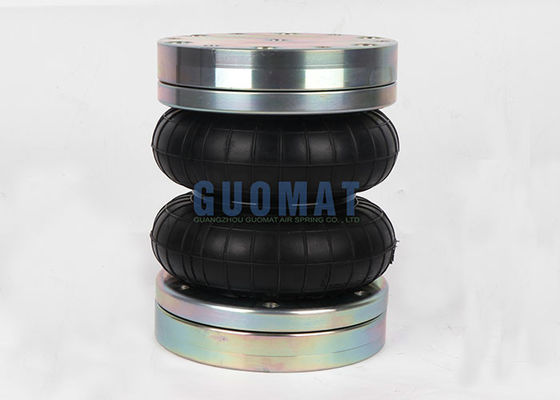

제품 이미지
166mm 높이의 고무 공기 스프링 M10 회전 샤프트 액추에이터에 대한 이중 윙크 공기 풍선 0
