| 원래 장소: | 광저우, 중국 |
| 브랜드 이름: | GUOMAT |
| 인증: | ISO/TS16949:2009 |
| 모델 번호: | 1B5171 |
| 최소 주문 수량: | 5 PC |
|---|---|
| 가격: | USD49.9-59.9/PC |
| 포장 세부 사항: | 강한 카톤 박스 또는 고객 요구사항으로서 |
| 배달 시간: | 3-7 일로 일합니다 |
| 지불 조건: | L/C, T/T, 서부 동맹 또는 기타 |
| 공급 능력: | 1000개/주 |
| 스프링재: | 고무 | 내화 석재: | W01-358-7009 |
|---|---|---|---|
| 구조: | 단기통 | 자동차 제조: | GUOMAT 또는 중성 |
| 키: | 콘티텍 Fs330-11 468 | 운송 패키지: | 중립 포장 |
| 보증: | 12개월 | 뇌졸중: | 68mm-160mm |
| 강조하다: | 1B5171 스타일 공기 봄,컨티텍 FS330-11 에어 스프링,468 고무 밸로우 공기 스프링 |
||

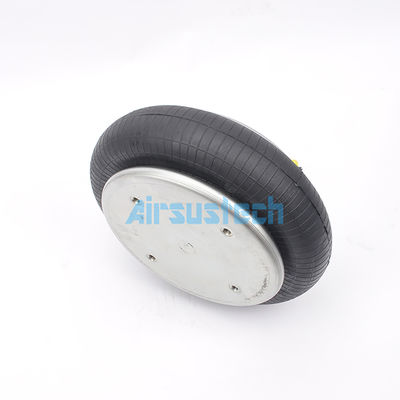

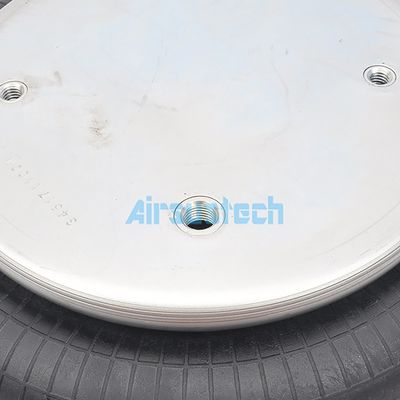

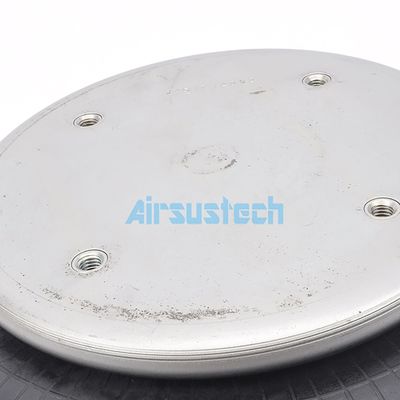

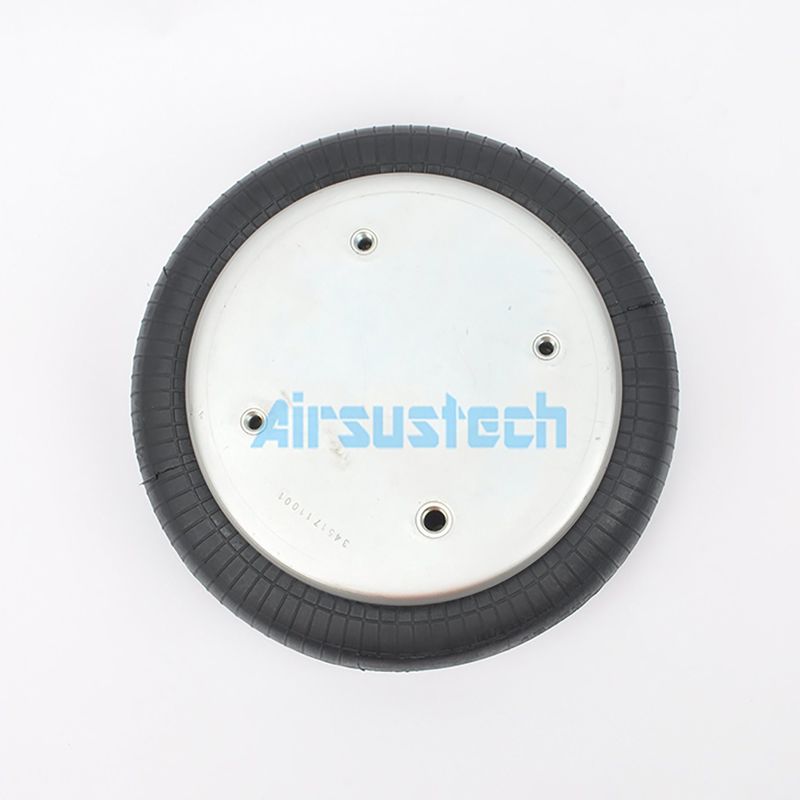

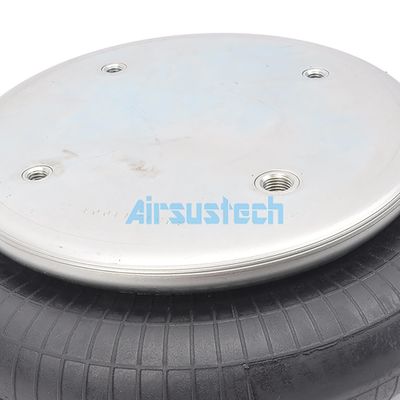

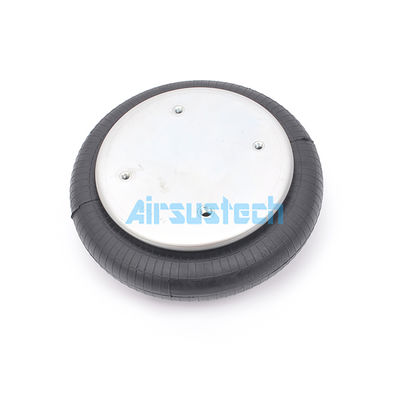

1B5171 스타일 컨티테크 FS330-11 468 고무 벨로를 대체
참고번호
| 화염 돌 W01-358-7009 | 삼각형 6374 |
| 화염 돌 W013587009 | 삼각형 4468 |
| 화염 돌 W01 3587009 | SAF-홀란드AR741 |
| 컨티텍 FS330-11 468 | 네웨이90557002 |
| 콘티테크 FS 330-11 468 | 굿야어 1B12-301 |
| 콘티테크 FS330 11 468 | 굿야어 1B12 301 |
| 콘티테크 FS 330 11 468 | 굿야어 1B12-313 |
| 콘티테크 FS33011468 | 굿야어 1B12 313 |
| 컨티텍 FS33011 468 |
사양 및 세부 기술 매개 변수: 1B5171
상단판 나사 (노트) 이빨: 3× 3/8-16UNC
아래쪽 덮개판의 나사 치아: 4× 3/8-16UNC
공기 구멍/공기 입구: 1/4NPTF
상단판 지름: 231mm
바닥 커버 지름: 231mm
최대, 고무 밸브 지름: 325mm
스트로크: 55mm ~ 160mm
펌퍼 블록이 없습니다.
벨트 루프 없이
최소 압력: 0 바
최소 높이까지 회귀 힘: ≤300N
클램프 된 판과 함께 총 무게: 4.1kg
진동 격리 - 동적 특성 값
설계 높이 H: 권장 130mm, 최소 100mm
| 압력 p[bar] | 3 | 4 | 5 | 6 | 7 | 8 | 제1권 |
| 힘 (운하) [KN] | 10.7 | 14.2 | 17.8 | 21.8 | 25.4 | 29.0 | 6.8 |
| 스프링 속도 [N/cm] | 2645 | 3290 | 3935 | 4580 | 5225 | 5870 | |
| 자연 주파수 [Hz] | 2.5 | 2.4 | 2.4 | 2.3 | 2.3 | 2.3 |
정적 성질의 값은
힘 F[KN]
| 압력 p [바] | 3 | 4 | 5 | 6 | 7 | 8 | 제1권 | |
| 높이 H[mm] | 130 | 10.7 | 14.2 | 17.8 | 21.8 | 25.4 | 29.0 | 7.0 |
| 120 | 11.9 | 15.7 | 19.6 | 23.8 | 27.8 | 31.8 | 6.3 | |
| 110 | 12.7 | 16.9 | 21.1 | 25.8 | 30.1 | 34.4 | 5.8 | |
| 100 | 13.6 | 18.1 | 22.7 | 27.6 | 32.1 | 36.7 | 5.6 | |
| 90 | 14.4 | 19.2 | 24.0 | 29.1 | 34.0 | 38.9 | 5.3 | |
| 80 | 15.0 | 20.2 | 25.2 | 30.5 | 35.5 | 40.6 | 4.9 | |
| 70 | 15.5 | 20.9 | 26.2 | 31.6 | 36.9 | 42.1 | 4.3 | |
| 60 | 16.0 | 21.6 | 27.1 | 32.6 | 38.0 | 43.3 | 3.9 | |
신청서
P펄프 및 종이 산업
목재 공장
리프트 테이블
T롤링 및 가공 시스템
에너지 생산
도구로봇 및 자동화
부품 조립
자동차 조립
의료 장비
컨베이어 시스템
포장
장점
1정밀한 제어 정확성: 공기 스프링 충격 흡수기는 내부 공기 압력을 조정함으로써 정확한 높이 조절을 제공합니다.이 특징은 다른 유형의 격리기에 일반적인 피로 및 일회 설정 문제를 제거합니다..
2장비의 수명을 연장: 공기 스프링 충격 흡수기 때문에 그것의 특별한 충격 흡수 원칙, 장비의 유지에 큰 이점을 반영,전통적인 강철 스프링이 부딪히면, 자기 진동 현상을 생성 할 것입니다, 자기 진동의 주파수는 장비에 직접 전송 될 수 있으며, 장비의 느슨 해상을 초래합니다.에어 스프링 완충은 훨씬 낫습니다., 심지어는 완전한 완화를 달성하여 장비 유지 보수 비용을 크게 줄이고 장비 수명을 연장 할 수 있습니다.
3광범위한 행동 범위: 공기 스프링 충격 흡수기 진동 격리 부하 각 설치 지점에서 10KG에서 10톤 이상, 다양한 생산 요구 사항을 충족 할 수 있습니다.(예컨대 구마트 공기 봄), 브랜드마다 차이가 있을 수 있습니다)
4. 우수한 충격 흡수: 공기 스프링 충격 흡수기는 모든 유형의 진동 흡수기에서 우수한 진동 격리를 제공합니다. 시스템의 자연 주파수는 1 hz까지 낮을 수 있습니다.시스템 의 자연 주파수는 추가 공기 저장실 을 추가 하는 경우 더 낮을 수 있습니다같은 효과를 얻기 위해서는 전통적인 나선 스프링 충격 흡수기의 정적 변형이 적어도 230mm가 되어야 합니다.
1B5171의 관련 그림
