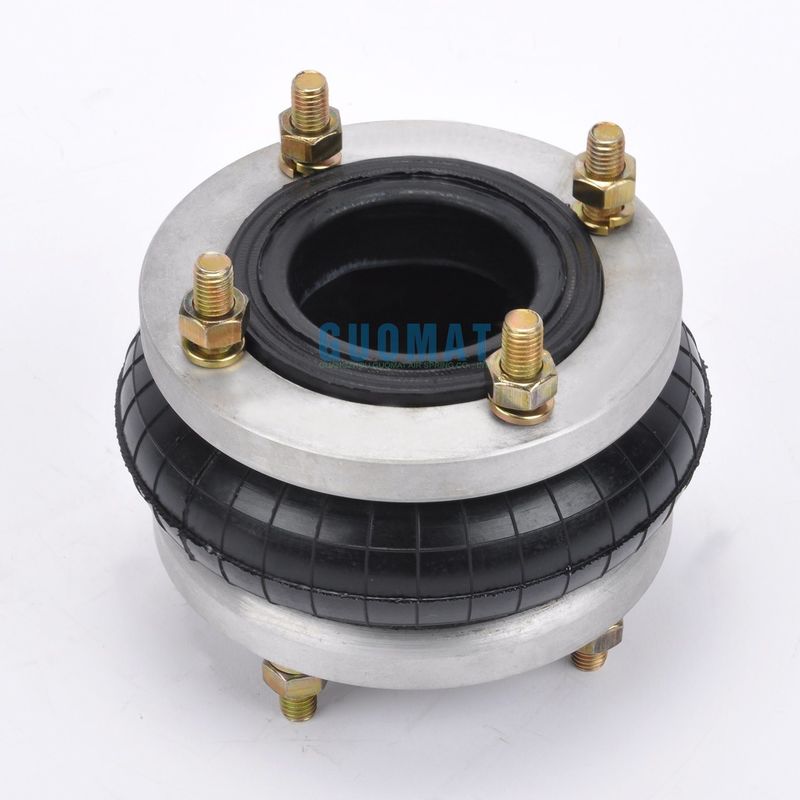

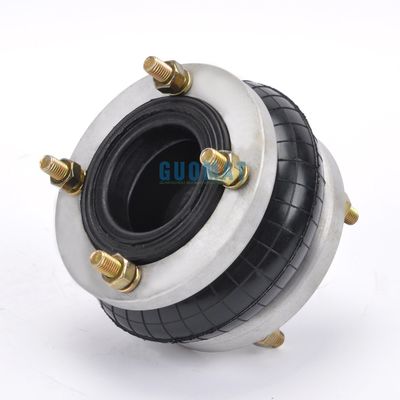

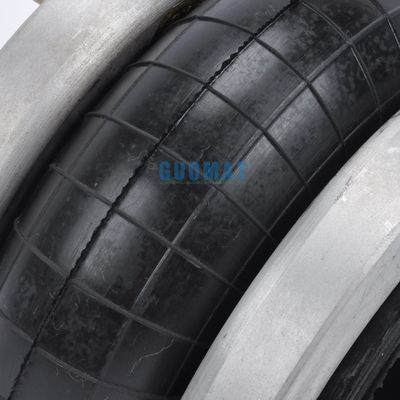

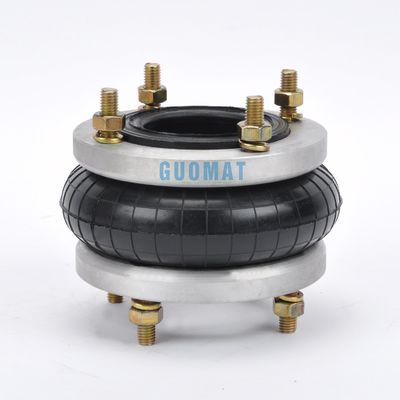

150076H-1 0.8 Mpa 산업용 싱글 벨로 타입 윙크한 서스펜션 플랜지와 함께 공기 스프링

제품 상세 정보:

원래 장소:	광저우 중국
브랜드 이름:	GUOMAT
인증:	ISO/TS16949, ISO9001
모델 번호:	150076H-1

결제 및 배송 조건:

최소 주문 수량:	5 PC
가격:	USD49.9-59.9/PC
포장 세부 사항:	강한 카톤 박스 또는 고객 요구사항으로서
배달 시간:	3-7 일로 일합니다
지불 조건:	L/C, T/T, 서부 동맹 또는 기타
공급 능력:	1000개/주

상세 제품 설명

구조:	뒤엉켜서 단타를 날리세요	조건:	신상품입니다
표본:	사용 가능	품질:	시험된 100%
위치:	앞 / 후방	종류:	가스 충전
연결:	플랜지 연결	색상:	검은색
강조하다:	0.8 Mpa 산업용 공기 분기 , 150076H-1 산업용 공기 분기

150076H-1 0.8 Mpa 산업용 싱글 벨로 타입 윙크한 서스펜션 플랜지와 함께 공기 스프링

제품 설명

150076H-1 기술적인 세부 정보

커버 플레이트
상단 커버 플레이트 지름:133mm
바닥 덮개 판 직경:133mm

가스 구멍/공기 입구/공기 구멍
가스 구멍/공기 입구/공기 구멍:---

고무 둥지
고무 벨로 MAX 지름:160mm
작업 스트록:MAX 85mm ~ MIN 46mm
최대 높이: 85mm
최소 높이:46mm
스트로크 높이:39mm

눈먼 너트
상단 커버 플레이트 나트: 4pcsxM10
아래쪽 커버 플레이트 나트: 4pcsxM10
상단 커버 플레이트 스크루 ((노트) 거리:109mm
하단 커버 플레이트 스크루 (Nut) 거리:109mm

150076H-1 기술 매개 변수 표

운반 능력 (kg)	인플레이션 압력		0.2Mpa	0.3Mpa	0.4Mpa	0.5Mpa	0.6Mpa
	설치 높이
	45	(mm)	436	579	718	860	1008
	55	(mm)	299	428	570	700	830
	65	(mm)	226	335	451	565	670
	76	(mm)	164	258	344	435	526
	85	(mm)	122	190	254	330	399
	95	(mm)	58	94	133	174	220
설계 고도 에서 딱딱 함 과 빈도	수직 경직성	(kg/cm)	107	150	187	231	265
	자연 빈도	Hz	4.05	3.82	3.69	3.65	3.55
	자연 빈도	cpm	243	229	221	219	213

운반 능력 (kg)	인플레이션 압력		0.7Mpa	0.8Mpa	0.7Mpa 부피 dm³)
	설치 높이
	45	(mm)	1155	1301	0.37
	55	(mm)	963	1088	0.46
	65	(mm)	782	906	0.57
	76	(mm)	621	720	0.67
	85	(mm)	475	544	0.75
	95	(mm)	263	308	0.87
설계 고도 에서 딱딱 함 과 빈도	수직 경직성	(kg/cm)	303	319
	자연 빈도	Hz	3.50	3.33
	자연 빈도	cpm	210	199
