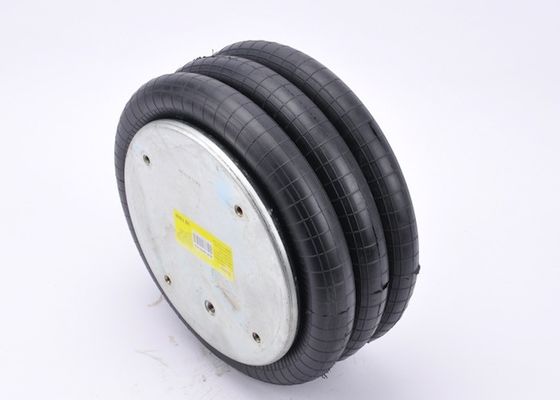

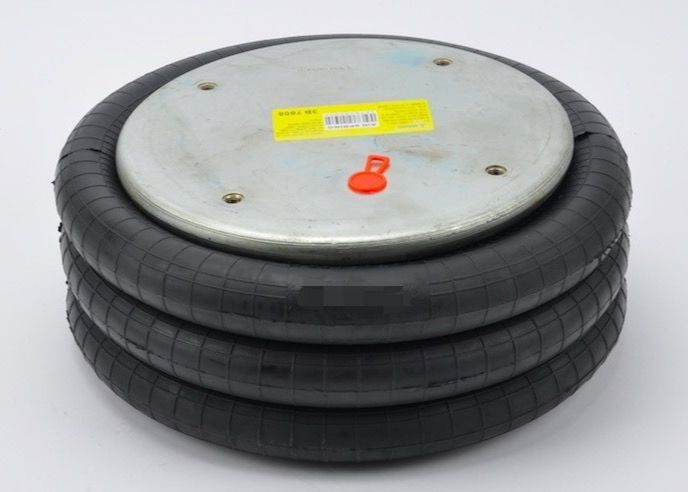

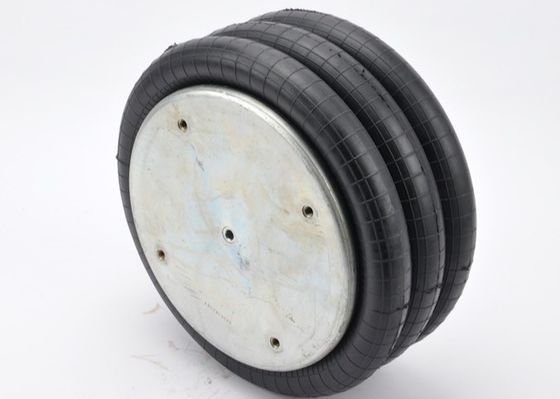

W01-358-7811 파이어스톤 서스펜션 에어 스프링 참조 FT 530-32 산업용 트리플 컨볼루티드

W01-358-7811 Firestone 서스펜션 에어 스프링 참조 FT 530-32 산업용 트리플 컨볼루티드

OEM 원래 장비 제조업체:

Firestone W01358의 제품 사양7811

기술 사양: Firestone W01-358-7811
압축 높이: 4.00
상판 번호: 3131 또는 3134
상판 폭: 11.31
피스톤 번호: 3130
피스톤 폭: 11.31
파이어스톤 벨로우즈 번호: 313
굿이어 부품 번호:3B14-354 / 3B14 354
굿이어 벨로우즈 번호:578-93-3-350 ／578 93 3 350 ／ 578933350
삼각형 부품 번호:4336
삼각형 벨로우즈 번호: 6319
라이드웰 번호: 1003587808C
이지 라이드 번호8030170
참고: Peerless 0550-00030
UPC767555005538
MPNW013587808

콘티텍 FT 530-32 336

파이어스톤 스타일 313
파이어스톤 No. W01-358-7811
플릿프라이드 AS7808
굿이어 3B14-354
굿이어 플렉스 번호 578933350
황소자리 6319
삼각형 AS-4336
TRP 그대로78110
오토만 SP3B32R-7811

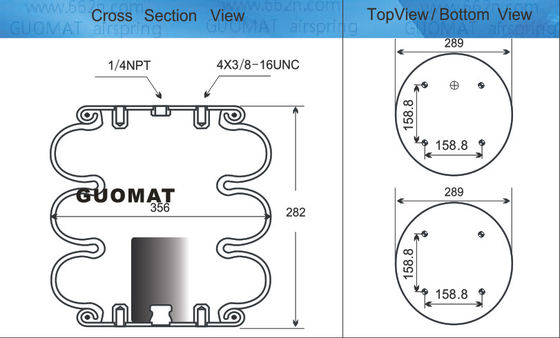

W01-358-7811의 기술 파라미터

상단 커버 플레이트 직경 289mm

하단 커버 플레이트 직경 289mm

나사 중심 거리 158.8mm

너트 사이의 거리 가스 구멍 79.4 mm

가스 구멍 1/4NPTF

나사(너트) 톱니 2pcsX3/8-16UNC

고무 벨로우즈 자연스러운직경 356mm

고무 벨로우즈자연 높이282mm

최대 직경 @ 100PSIG(인치)
15.1
최대 높이(인치)
15.2
최대 스트로크(인치)
10.7
사용 가능한 최소 높이(인치)
4.5
1인치(lb) 스트로크 @ 80PSI에서의 힘
10650
3인치(lbs) @ 80PSI 스트로크의 힘
9700
최대 스트로크 @ 80PSI에서의 힘(파운드)
5460
스타일 상호 참조에 해당하는 고강도 스타일 번호
39
재료
2단 표준 라인
엔드 캡 세부 정보
비드 플레이트 유형
2
블라인드 너트 센터(인치)
6.25
에어 아이솔레이터
디자인 높이
13
하중(설계 높이에서): 40psig(lbs)
3310
하중(설계 높이에서): 60psig(lbs)
5120
하중(설계 높이에서): 80psig(lbs)
7020
고유진동수(@80psig)(cpm)
82
필수 주파수 400 CPM에서의 격리 비율
95.6
필수 주파수 800 CPM에서의 격리 비율
98.9
필수 주파수 1500 CPM에서의 격리 비율
99.7

스타일 313
2 플라이 벨로우즈

블라인드 너트, 1/4 NPT
W01-358-7808
블라인드 너트, 1/4 NPT, 범퍼
W01-358-7811
블라인드 너트, 3/4 NPT
W01-358-7802
블라인드 너트, 3/4 NPT, 범퍼
W01-358-7807
접시형 강철 비드 링, 13/4 볼트, 너트, 와셔
W01-358-7801
고무 벨로우즈만
W01-358-7900
조립 중량.................................................................................. ....... 20.6파운드
최소 높이(@ 0 PSIG) ..... 46 lbs로 접히는 힘.

스타일 39

고강도 벨로우즈

블라인드 너트, 1/4 NPT
W01-358-1098
블라인드 너트, 3/4 NPT
W01-358-7815
접시형 강철 비드 링, 13/4 볼트, 너트, 와셔
W01-358-1099

에어 스프링 설치

• 에어 스프링 설치를 시작하기 전에 수리를 안전하게 수행하는 데 필요한 모든 도구와 장비가 있는지 확인하십시오.
• 제조업체 서비스 가이드를 검토하여 수리를 수행하는 서스펜션에 익숙해지십시오.
• 의심되는 사항이 있으면 자격을 갖춘 서스펜션 전문가, 서스펜션 제조업체 또는 에어 스프링 제조업체에게 도움을 요청하십시오.이렇게 하면 나중에 작업에서 많은 시간과 번거로움을 줄일 수 있습니다.

우리의 장점

• 거의 모든 트럭 및 트레일러 에어 서스펜션에서 오래 지속되는 서비스
• 트랙터와 굴착 장치가 더 오래 지속되도록 도로 충격을 흡수합니다.
• 진동 및 운전자 피로 감소
• 길고 문제 없는 서비스, 일정한 수준의 운반, 상당히 쿠션이 있는 승차감
•
•
•
•
