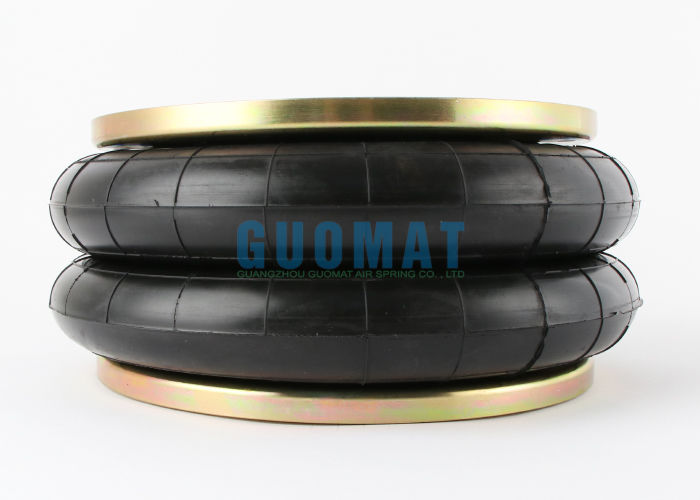

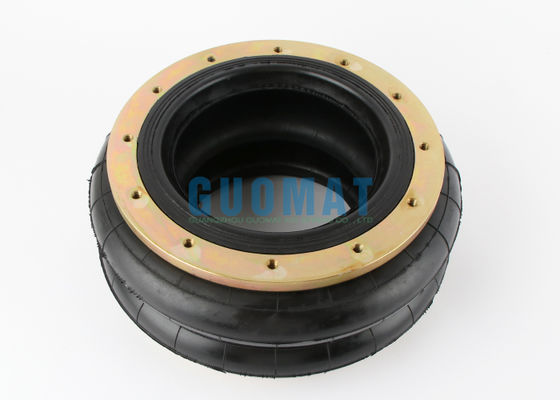

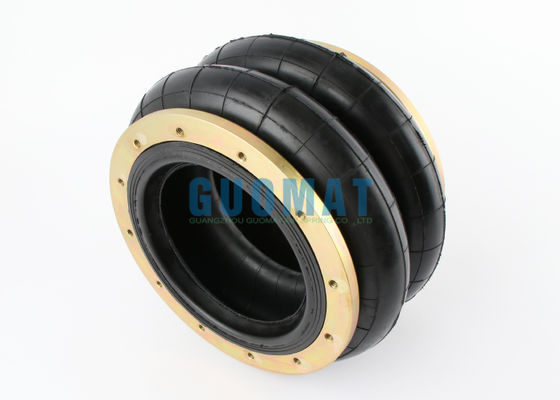

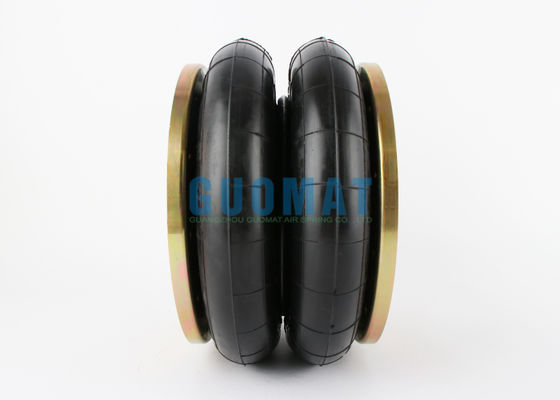

2H250180 이중 골형 에어 스프링 교체 90587/245 모델 공압 액추에이터

제품 상세 정보:

Place of Origin:	GuangDong, China
브랜드 이름:	GUOMAT
인증:	ISO/TS16949:2009
Model Number:	2H250180

결제 및 배송 조건:

Minimum Order Quantity:	6pcs
가격:	$129.9-$139.9/pc
Packaging Details:	Strong Carton Box Or As Customers Need
Delivery Time:	2-8 work days
Payment Terms:	T/T, Western Union, L/C
Supply Ability:	1000pcs/week

상세 제품 설명

Material:	Rubber Bellow and Steel Flange Ring	Warranty:	1 Year Warranty
Function:	Reduce Shock	Quality:	100 % Tested
Model Code:	245	Type:	Flange Air Spring
Code No.:	93740/90587	Bolts:	M 8 x 1.25
강조하다:	이중 뒤얽힌 공기 스프링 , 공업용 공기 스프링 보증 , 기압동전기 대체부품

2H250180 이중 컨볼루티드 에어 스프링 교체 90587/245 모델 공압 액추에이터

제품 속성

속성	값
재질	고무 벨로우 및 강철 플랜지 링
보증	1년 보증
기능	충격 감소
품질	100% 테스트 완료
모델 코드	245
유형	플랜지 에어 스프링
코드 번호	93740/90587
볼트	M 8 x 1.25

제품 설명

브랜드: GUOMAT

GUOMAT 에어 스프링: 2H250180
GUOMAT 벨로우 NO.: 2B250
GUOMAT NO.: 2H250180 (90587 참조)
교차 번호: 93740 P-irelli 에어 스프링

공압 액추에이터 사양

모델: 245
유형: F1
고온 코드: 90587
PCD: 145mm
최대 OD: 270mm
최대 높이: 310mm
최소 높이: 85mm
강성: 18.4 daN/mm
연결: 비드 링 플랜지 연결

2H250180 기술 데이터

유효 직경: 185mm
압축 높이: 84mm
최대 높이: 206mm
자연 높이: 180mm
스트로크: 122mm
상단 커버 플레이트 직경: 183mm
고무 벨로우 최대 외경: 270mm (0.7Mpa)
볼트 중심 거리: 145mm
볼트 수량: 8개-M10

운반 능력

설치 (mm)	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa	0.7MPa에서의 부피 (dm3)
84	755	1125	1484	1868	2239	2610	2980	2.18
126	668	1015	1360	1694	2041	2388	2746	3.71
168	530	848	1144	1426	1735	2030	2327	5.06
180	520	795	1073	1345	1627	1904	2195	5.28
206	412	638	857	1089	1321	1554	1798	5.90
230	312	494	676	857	1045	1243	1446	6.60

설계 높이에서의 강성 및 주파수

매개변수	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa
수직 강성 (Kg/cm)	101	120	150	184	212	231	257
고유 주파수 (HZ)	2.21	1.94	1.87	1.85	1.81	1.74	1.71

서스펜션으로 적용 - 이중 컨볼루티드 유형

모델	표준 NO.	고온 NO.	연결	최대 OD mm	최소 H mm	최대 H mm	정적 H mm	유효 면적 cm2	강성 daN/mm
23B	202665	-	F1	165	65	205	150	104	8
26	84181	89422	F2	220	85	245	165	169	12
20	86600	-	F2	255	80	265	170	240	13.9
245	93740	90587	F1	270	85	310	185	348	18.4
22	94091	-	P2	325	88	288	183	450	23.1
88544	89425	F2	325	80	280	175	450	23.1
21 BR	89457	-	F2	380	80	290	180	680	33.9
21A BR	97300	-	F2	435	85	315	190	785	33.7
21B BR	92154	-	F2	440	85	385	200	850	38
28 BR	92527	-	F2	445	80	310	185	1015	78.6
28 B	90559	-	F2	485	85	375	250	105	38.5
29	93056	-	P3	570	90	330	195	1930	83.8
93166	-	F2	570	80	320	185	1930	83.8
