16'X2 듀얼 커블러트 고무 벨로 W01-R58-4023 파이어스톤 공기 스프링 액추에터

16''X2 이중 컨볼루티드 고무 벨로우 W01-R58-4023 Firestone 에어 스프링 액추에이터

제품 설명

브랜드: GUOMAT

GUOMAT NO.: 16X2

재질: 고품질 고무

보증: 12개월

원산지: 중국 광저우
모양: 컨볼루티드 타입
유형: 고무 산업용 에어백

Firestone 벨로우 번호: 16X2 / 16''X2

Firestone 부품 번호: W01R584023 / W01 R58 4023 / W01-R58-4023

Dunlop 부품 번호: SP1129 / SP 1129

기술 데이터

고무 벨로우 자연 외경: 430mm/17인치

공칭 직경: 184mm/7.2인치

컨볼루션: 2

최소 높이: 77mm/3인치


이중 컨볼루티드 에어 스프링은 인쇄 기계에 사용됩니다

핵심 응용 분야: 진동 절연 및 댐핑
문제점: 인쇄기 내부에는 고속 회전 및 왕복 운동 부품(롤러, 기어, 용지 공급 장치, 잉크/폼 롤러)이 많이 있으며, 외부에서 전달되는 진동(지면 진동, 기타 장비)도 있어 진동이 매우 쉽게 발생합니다. 이러한 진동은 "잉크 바"(고스트 현상), 레지스터 불량, 점 변형, 고스트 현상과 같은 심각한 품질 문제를 일으킬 수 있습니다.
솔루션: 이중 컨볼루티드 에어 스프링은 인쇄 유닛, 용지 공급 장치, 용지 수집 장치, 건조 장치(일반적으로 기계 베이스 또는 프레임 아래)와 같은 주요 부품에 설치됩니다.

에어 스프링 설치의 장점
1. 매우 낮은 고유 진동수: 중주파 및 고주파 진동을 효과적으로 격리하고 인쇄 유닛 및 용지로 전달되는 진동 에너지를 크게 줄일 수 있습니다.
2. 우수한 댐핑 특성: 공기 자체와 내부 구조는 우수한 댐핑을 제공하여 진동을 빠르게 감쇠시키고 공진 증폭을 방지할 수 있습니다.
3. 높은 감도: 미세한 진동에도 반응하여 절연 효과를 제공할 수 있습니다.
4. 정밀 부품 보호: 베어링, 기어, 모터 및 전자 부품에 대한 진동의 영향을 줄여 수명을 연장하고 유지 보수 비용과 가동 중지 시간을 줄입니다.

기계 수평 조절 및 높이 제어
문제점: 인쇄기(특히 대형 다색 기계)는 설치 수평에 대한 요구 사항이 매우 높습니다. 기초 침하, 하중 변화(예: 용지 롤 교체) 및 온도 변화는 기계 프레임의 약간의 변형을 일으켜 롤러의 평행도와 인쇄 압력의 균일성에 영향을 미칠 수 있습니다.
솔루션: 이중 컨볼루티드 에어 스프링은 일반적으로 높이 제어 밸브 또는 전자 제어 시스템을 갖추고 있습니다.

장점:
자동/수동 수평 조절: 하중이 어떻게 변하든(무게가 다른 용지 롤, 작업자 이동) 시스템은 에어백의 압력을 자동으로 또는 수동으로 조정하여 기계 프레임의 절대 수평 또는 일정한 높이를 유지할 수 있습니다.
기초 침하 보상: 장기간 사용 중 기초의 미세한 변화를 지속적으로 보상할 수 있습니다.
롤러 평행도 보장: 정확한 수평은 롤러 간의 균일한 인쇄 압력을 보장하는 기초이며, 이는 인쇄 품질(잉크 색상 균일성, 점 재현)에 직접적인 영향을 미칩니다.

인쇄 압력 제어
문제점: 인쇄 실린더 간의 압력은 정확하고 안정적이며 조절 가능해야 합니다. 기존의 기계적 조정은 충분히 민감하지 않거나 진동에 취약할 수 있습니다.
솔루션: 일부 고급 또는 특별히 설계된 인쇄기에서는 에어 스프링을 직접 사용하여 인상 실린더 또는 블랭킷 실린더의 베어링 시트를 지지하거나 클러치 압력 메커니즘을 제어합니다.

장점:
정밀하게 제어 가능한 압력: 에어백 압력을 조정하여 매우 미세하고 균일하며 안정적인 인쇄 압력 제어를 달성할 수 있습니다.
소프트 랜딩/릴리스 압력: 실린더가 접촉하고 분리될 때의 충격을 줄여 실린더 표면과 베어링을 보호합니다.
동적 보상: 작동 중 압력을 미세 조정하여 다양한 용지 두께 또는 인쇄 조건에 적응할 수 있습니다.

소음 감소
장점: 내부 기계 진동이 기초와 주변 환경으로 전달되는 것을 효과적으로 격리함으로써 에어 스프링은 인쇄기 작동의 전체 소음 수준을 크게 줄이고 작업 환경을 개선합니다.
유지 보수 감소 및 신뢰성 향상

장점:
마찰 마모 없음: 금속 스프링 또는 고무 패드와 달리 에어 스프링 내부에는 금속 대 금속 마찰 접촉이 없으며, 주요 마모 부품은 에어백입니다(일반적으로 수명이 깁니다).
우수한 피로 저항: 고품질 고무 에어백은 수백만 번의 하중 사이클을 견딜 수 있습니다.
자가 보호: 에어백이 실수로 파열되더라도 기계는 천천히 가라앉을 뿐이며, 일반적으로 치명적인 결과를 초래하지 않습니다(유압 지지대의 갑작스러운 고장과 비교).
설계 단순화: 복잡한 기계적 레버 또는 연동 수평 조절 메커니즘을 대체할 수 있습니다.

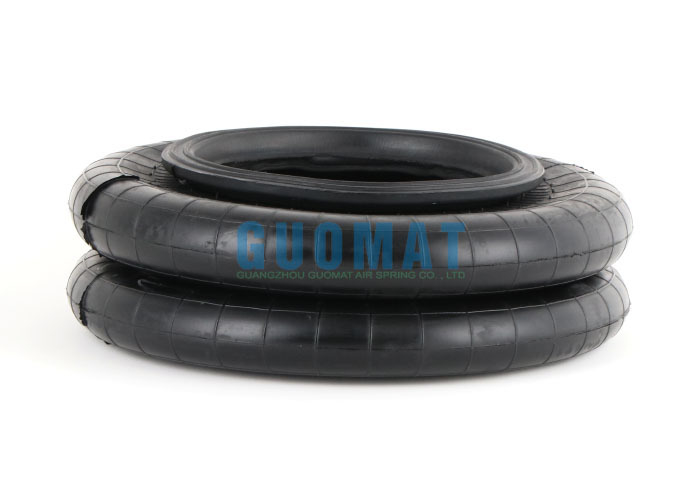

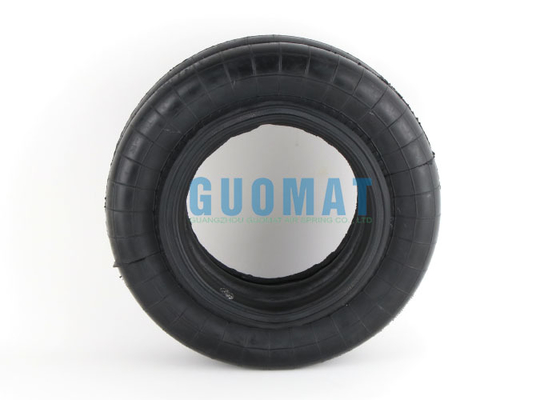

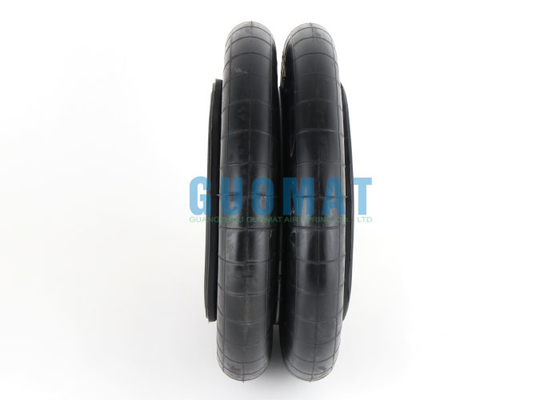

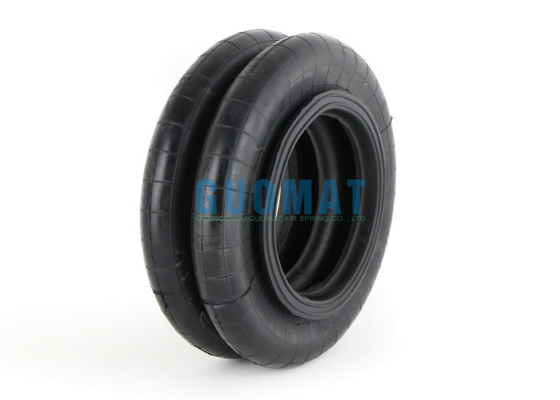

GUOMAT 16X2 에어 고무 관련 사진
