FD 614-26 콘티테크 플랜지 공기 스프링 14"1/2x2 고무 공기 펄로

FD 614-26 콘티테크 플랜지 공기 스프링 14"1/2x2 고무 공기 펄로

제품 정보

브랜드: GUOMAT

품목 이름: GUOMAT 이중 얽힌 공기 봄

모델 번호: 14.5X2

보증: 1년

재료: 고무+알루미늄

피어스톤: W01R584064

컨티테크: FD 614-26 DS

노그렌: M/31142

덩롭: SP1556

MOQ: 6pcs

포장: 카튼 포장

OEM 번호

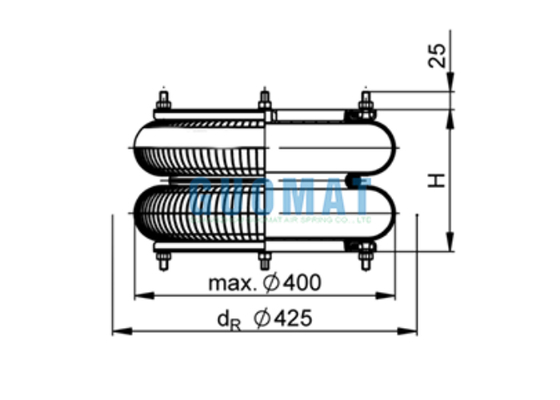

기술 자료

설계 높이: 250mm
최대 높이: 340mm
최소 높이: 75mm
커버 지름: 310mm
나사 실: M10
스크루 스레드 사이의 중심 거리: 282.5mm
최대 바깥 지름: 400mm

플랜지 에어 스프링은 카튼 제조 기계에 사용됩니다

1주요 응용 시나리오

(1) 진작 절단 장치
함수: 카튼을 찌르면 강한 충격과 진동이 발생합니다.

응용 프로그램: 플랜지 공기 스프링은 충격 힘을 흡수하고 장비 진동을 줄이고 정밀 도구와 베어링을 보호하기 위해 버퍼 요소로 다이 절단 다이 아래에 설치됩니다.

장점: 금속 스프링에 비해 공기 스프링의 완압은 조절이 가능하며, 다른 두께의 고판의 도형 절단 요구 사항을 충족시킬 수 있습니다.

(2) 공급 및 전달 시스템
기능: 고속으로 종이를 공급 할 때, 고장이나 오차를 피하기 위해 고장 고장없이 운반해야합니다.

응용: 플랜지 공기 스프링은 컨베이어 벨트 또는 롤러 브래킷을 지원하고 공기 압력을 통해 높이를 조정하고 기계적 허용량을 보상하는 데 사용됩니다.그리고 고판의 원활한 운송을 보장합니다.

장점: 빠른 동적 반응 및 진동으로 인한 카드보드 오차 감소.

(3) 접기 및 접착 장치
기능: 접기 메커니즘은 고판 분쇄를 피하기 위해 압력을 정확하게 조절해야합니다.

응용: 공기 스프링은 제어 할 수 있는 지지력을 제공, 접기 팔의 압력을 균형을, 그리고 다른 카드보드 두께에 적응 (상풍 종이 또는 카드보드).

장점: 과도 한 압력 으로 재료 를 손상 시키는 것 을 피 하기 위해 조절 할 수 있는 공기 압력.

(4) 스택
기능: 완성된 카튼은 천천히 낮추고 쌓을 때 충격에 저항해야합니다.

응용: 플랜지 공기 스프링은 떨어지는 카튼의 충격을 흡수하고 소음과 구조적 피로를 줄이기 위해 스파킹 플랫폼 아래에 설치됩니다.

이점: 장비 수명 연장 및 유지보수 비용 절감

2플랜지 에어 스프링의 장점
정밀한 높이 조절: 공기 압력 조절을 통해 다른 카드보드 두께 또는 프로세스 요구 사항에 적응 할 수 있습니다.

충격 흡수 및 소음 감축: 고속 작동 중 진동을 줄이고 장비의 안정성을 향상시킵니다. (특히 고정도 직진 절단 기계에 중요합니다.)

긴 수명: 금속 피로 문제가 없으며, 마모 및 진식 저항성, 카튼 공장의 습한 또는 먼지 환경에 적합합니다.

간편한 유지보수: 모듈형 설계, 쉽게 교체, 단축 시간.

3선택 추천
부하 요구 사항: 지지 부분의 정적/동적 부하에 따라 스프링 부하 용량을 선택합니다 (카드보드 무게 + 기계적 관성 힘이 고려되어야 합니다).

설치 공간: 플랜지 디자인은 컴팩트 공간에 적합하며, 볼트 구멍 간격과 스트로크는 장비 구조와 일치하도록 확인해야합니다.

환경 적응력: 환경이 먼지라면 먼지 덮기 모델을 선택하는 것이 좋습니다.

4전형적인 사례
물결 판지 생산 라인: 인쇄 등록 정확성에 진동의 영향을 줄이기 위해 도어 절단 기계와 스택러에 공기 스프링을 사용하십시오.

도어 절단 기계: 절단 일관성을 향상시키기 위해 도구 플랫폼을 지원하기 위해 플랜지 공기 스프링을 사용하십시오.

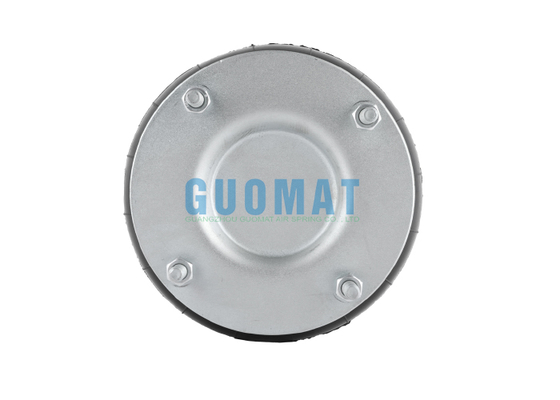

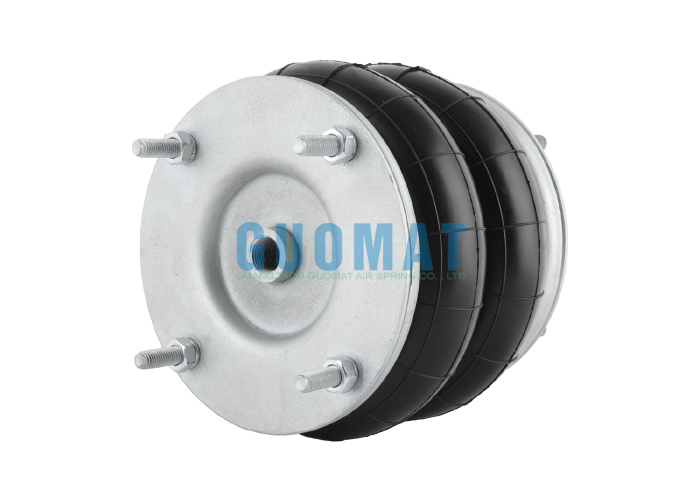

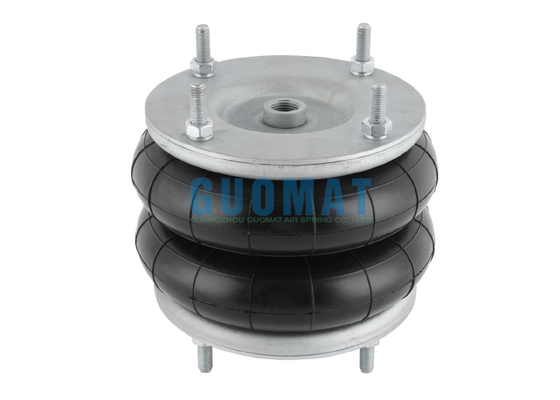

14.5X2 플랜지 에어 스프링의 그림
