4 1/2"x1 알루미늄 커버 공기 스프링 FS 44-5 콘티테크 고무 공기 액추에터 산업용 에어백

4 1/2"x1 알루미늄 커버 공기 스프링 FS 44-5 콘티테크 고무 공기 액추에터 산업용 에어백

제품 설명

제조사: GUOMAT

부분 번호: 1B4.5X1P

컨티텍 부품 번호: FS44-5

컨티텍 부품 번호: FS 44-5

컨티텍 부품 번호: FS44-5 DI

컨티텍 부품 번호: FS 44-5 DI

컨티텍 부품 번호: FS44-5 DI G3/8

컨티텍 부품 번호: FS 44-5 DI G3/8

컨티텍 부품 번호: FS44-5 DI G3/8 M6

컨티텍 부품 번호: FS 44-5 DI G3/8 M6

피어스톤 부품 번호: W01-R58-4050

파이어스톤 부품 번호: W01 R58 4050

피어스톤 부품 번호: W01R584050

기술 자료

GUOMAT 1B4.5X1P 공기 스프링의 상단 및 하단 커버는 지름 110mm, 3 개의 M6 스레드 구멍, 스레드 구멍 사이의 중심 거리는 93mm, 공기 구멍은 G3 / 8입니다.상단 표면의 중앙에 위치하고 있습니다.공기 스프링의 최대 외부 지름은 125mm, 최대 높이는 90mm, 최소 높이는 50mm, 압축 높이는 40mm입니다.

공기 사용 ∙ 정적 특성 값

힘 F (kN)

올바른 크기 에어 스프링 을 구매 하는 방법
1공기 스프링의 종류를 결정
공기 스프링은 주로 다음과 같은 유형으로 나뉘어 있습니다. 다른 용도에 따라 다른 크기 선택 방법이 필요합니다.
가방 에어 스프링 (단독으로 사용하는 에어 베그와 같이, 서스펜션 시스템에 적합합니다)
장갑 공기 스프링 (금속 껍질, 일반적으로 자동차 또는 산업 충격 흡수 장치에서 사용됩니다)
막 공기 스프링 (공간 제한 시나리오에서 사용되는 평면 설계)
선택 제안: 설치 장소와 목적에 따라 적절한 유형을 선택하십시오.

2키 크기의 매개 변수
구매하기 전에 다음의 크기를 측정하거나 확인해야 합니다 (단위는 보통 밀리미터 또는 인치입니다):

(1) 설비 규모
내부 지름 (ID): 에어백 장착 볼트 또는 브래킷의 구멍 지름.

외부 지름 (OD): 에어백의 최대 지름은 부풀린 후 주변 부품에 간섭하지 않도록 한다.

높이 (자유 높이와 작업 높이):

자유 높이: 부풀려지지 않은 경우 자연적인 높이입니다.

작업 높이: 팽창 후 정상적인 사용 높이 (주행량과 부하능력에 영향을 준다).

(2) 뇌졸중
에어백 압축/확장 한계 범위는 실제 응용의 움직임 요구 사항을 충족해야 합니다.

(3) 용량
장비의 무게에 따라 적절한 부하 범위를 선택한다 (예를 들어, 단일 에어백이 200kg를 지지해야 한다면, 명목 부하 ≥ 200kg의 모델을 선택한다).

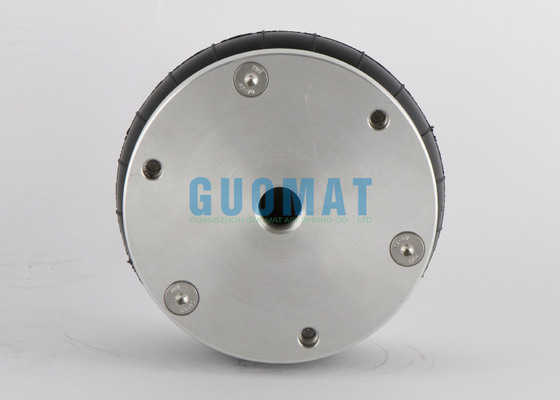

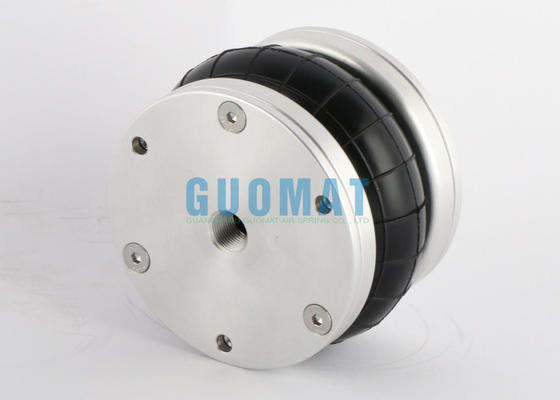

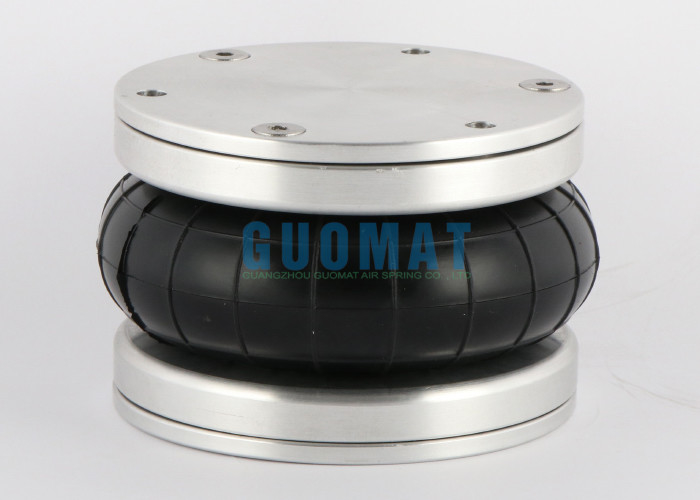

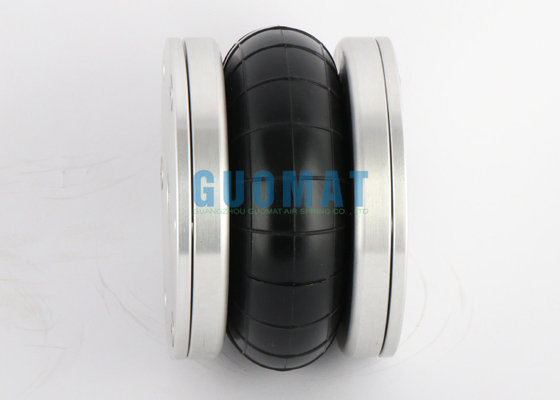

GUOMAT 1B4.5X1P 단일 공기 스프링의 실제 그림
