대용량 에어 스프링 벨로 제조업체 420mm 단일 진동 산업 에어백

대용량 에어 스프링 벨로 제조업체 420mm 단일 진동 산업 에어백

제품 설명

비행용 서스펜션 피트 기술 데이터

자연외선 지름: 420mm
커버 지름: 289mm
설계 높이: 150mm
에어홀 사양: G1/4
가닥 구멍 수: 4pcs
스레드 구멍 사양: M10
힌트 된 구멍 사이의 중심 거리: 159mm

구부러짐: 1

산업용 장비에 적합한 공기 스프링 충격 흡수기를 선택하는 방법

1기본 매개 변수를 결정합니다.

• 부하 요구 사항

1. 에어 스프링의 부하 운반 능력이 일치하는지 확인하기 위해 장비의 총 무게 (정적 부하와 동적 부하 포함) 를 계산합니다.
2. 부하 분포를 고려하십시오 (예를 들어, 여러 지점을 지원 할 때 부하가 균일하게 분포해야합니다).
3. 과부하를 방지하기 위해 10%에서 20%의 안전 간격을 예약하십시오.

• 스트로크 요구 사항

1. 작동 중 장비의 수직 이동 범위 (예를 들어, 들어올림 및 진동 진폭) 를 결정하고 최대 이동량보다 큰 도동량을 가진 모델을 선택합니다.

• 크기 제한

1. 설치 공간 (높이, 지름) 을 측정하여 공기 스프링이 물리적으로 맞게 되어 팽창/부진을 위한 공간을 남겨줄 수 있는지 확인합니다.

2. 작업 환경을 분석

• 온도 범위

고온 환경 (예를 들어, 금속 장비) 은 열에 내성이있는 재료 (예를 들어, 플루오라우머 밀폐) 를 필요로합니다. 낮은 온도 환경 (예를 들어,냉장고) 는 부러지지 않는 설계가 필요합니다..

• 부식성

화학 또는 해양 환경에 스테인리스 스틸 가구 또는 부식 방지 코팅을 선택하십시오.

• 청결성

식품/의약품 산업은 오염을 방지하기 위해 FDA 인증 물질을 필요로 합니다.

3명확한 성능 요구사항

• 충격 흡수 효과

고 주파수 진동 (표판 기계와 같이), 낮은 자연 주파수 (예를 들어 1 ~ 3Hz) 를 가진 모델을 선택하십시오. 낮은 주파수 진동 (예를 들어 큰 팬) 은 더 높은 완화를 요구합니다.

• 안정성

정밀 장비 (광학 기기 등) 는 평평성을 유지하기 위해 높이 밸브가 장착되어야 합니다.

• 반응 속도

급속한 역학적 부하 변화 (로봇 팔과 같이) 를 가진 장비는 빠르게 반응하는 에어백 설계가 필요합니다.

4. 공기 스프링의 종류를 선택

• 공기 스프링

장점: 큰 스트록, 높은 부하, 무거운 장비 (주 주사 폼 머신 등) 에 적합합니다.

단점: 측면 안정성이 떨어지고, 안내 메커니즘이 필요합니다.

• 선반 공기 스프링

장점: 컴팩트하고 빠른 반응, 공간 제한 또는 정밀 장비 (반도체 제조 기계와 같은) 에 적합합니다.

단점: 작은 스트로크

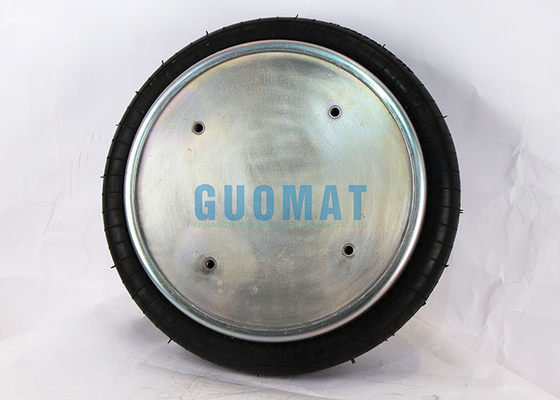

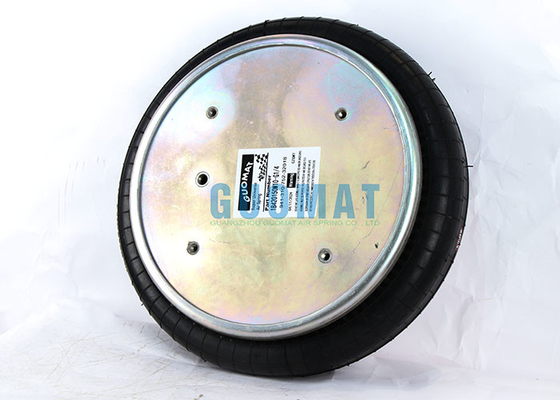

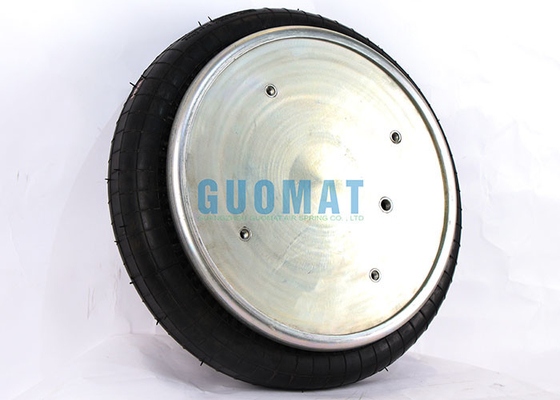

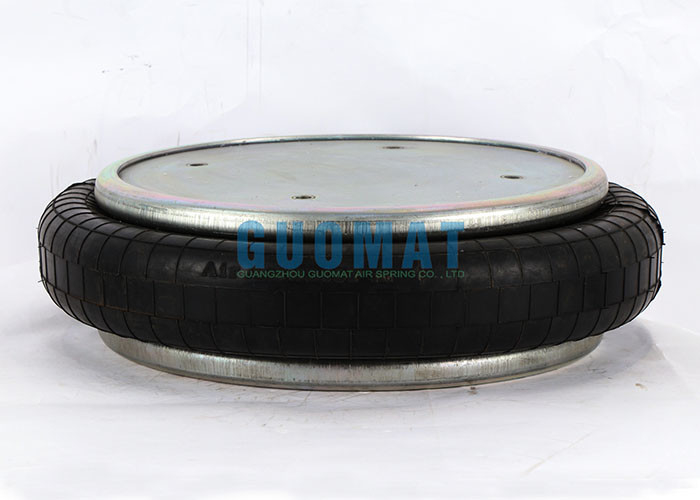

제품 사진
