| 원래 장소: | 광저우, 중국 |
| 브랜드 이름: | GUOMAT |
| 인증: | ISO/Ts16949:2009 |
| 모델 번호: | 1B53014P01 |
| 최소 주문 수량: | 5 PC |
|---|---|
| 가격: | USD59.9-69.9/PC |
| 포장 세부 사항: | 강한 카톤 박스 또는 고객 요구사항으로서 |
| 배달 시간: | 3-7 일로 일합니다 |
| 지불 조건: | L/C, T/T, 서부 동맹 또는 기타 |
| 공급 능력: | 1000개/주 |
| 모델 이름: | 산업 공기 봄 | 스프링재: | 고무 |
|---|---|---|---|
| 크로스 레퍼런스: | 콘티텍 Fs 530-14 | 운송 패키지: | 강한 통 |
| 사양: | 고무 | 종류: | 가스 충전 |
| 사용자 정의: | 사용 가능 합니다. | 색상: | 검은색 |
| 강조하다: | 3/4-14NPTF 고무 공기 봄,1 얽힌 고무 공기 봄,고무 얽힌 공기 스프링 |
||

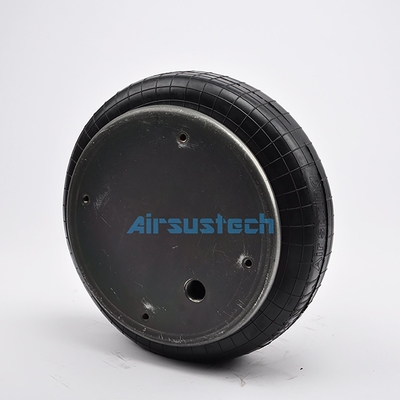

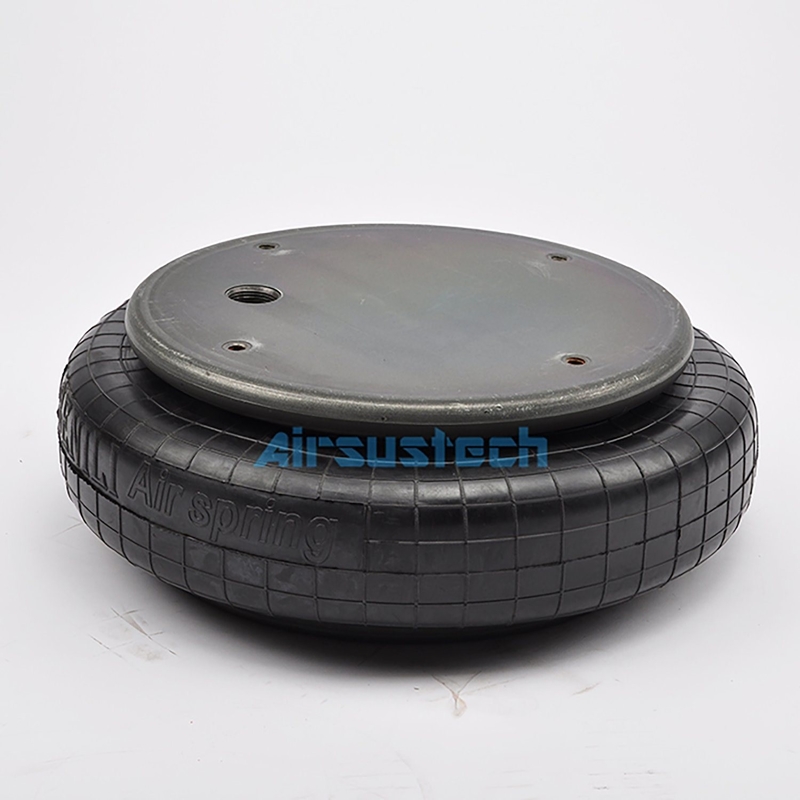

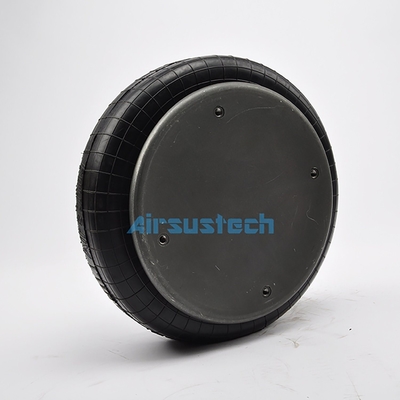

콘티텍 FS 530-14 3/4-14NPTF 고무 1 얽힌 공기 스프링 교체
참고번호
CONTITECH FS 530-14
CONTITECH FS 53014
CONTITECH FS 530 14
콘티넨탈 FS 530-14
파이어스톤 스타일 113-1
파이어스톤 W01-358-7112
피어스톤, W01 358 7112
파이어스톤, W013587112
파이어스톤, WO1-358-7112
파이어스톤, WO1 358 7112
파이어스톤, WO13587112
플리트프라이드 AS7112
굿야어 1B14 358
굿에어 1B14358
굿야어 1B14-358
굿이어 플렉스 578913352
황소 6326
삼각형 AS-4339
삼각형 AS4339
TRP AS71120
데이튼 354-7112
데이튼 354 7112
데이튼 3547112
헨드릭슨 S-13044
화물 보호기 SC2012
플레트리트 554782C1
라이드웰 1003587112C
SAF 네덜란드 90557028
네비스타

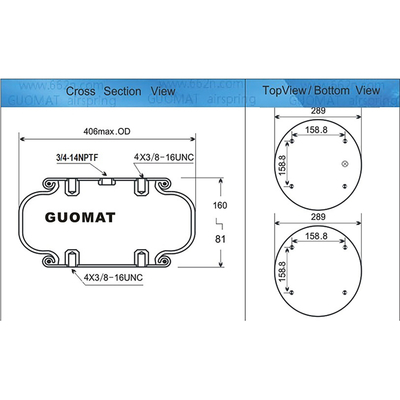

사양 및 세부 기술 매개 변수:AIRSUSTECH 1B53014P01
견과류
상단판 나사 (노트) 이빨: 4X3/8-16UNC
상단 덮개판의 나사 중심 거리: 158.8mm
아래쪽 덮개판의 나사 치아: 4X3/8-16UNC
바닥 덮개판의 나사 중심 거리: 158.8 mm
공기 구멍/공기 입구/공기 부착장
공기 구멍/공기 입구: 3/4NPTF-14NPTF
공기 구멍은 나사 중앙에 있습니다
커버 플레이트
상단판 지름: 289mm
바닥 덮개 지름: 289 mm
벨 고무 풍선
고무 풍선의 최대 지름: 406 mm
고무 발의 자연 지름: 360 mm
작업 도중: 최소 81mm에서 최대 160mm
최대 높이: 160mm
최소 높이: 81mm
배머 블록/배머 블록
펌퍼 블록이 없습니다.
벨트 루프/벨트 링/벨트 링
벨트 루프/벨트 링/벨트 링 없이
최소 압력: 0 바
최소 높이까지 회귀 힘: ≤300N
클램프 된 판과 함께 총 무게: 6.1kg
진동 격리 - 동적 특성 값
설계 높이 H: 권장 150mm, 최소 120mm
| 압력 p[bar] | 3 | 4 | 5 | 6 | 7 | 8 | 제1권 |
| 힘 (운하) [KN] | 18.6 | 24.9 | 31.5 | 37.9 | 44.4 | 50.8 | 11.0 |
| 스프링 속도 [N/cm] | 3650 | 4410 | 5340 | 6140 | 7220 | 7920 | |
| 자연 주파수 [Hz] | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 | 2.0 |
정적 성질의 값은
힘 F[KN]
| 압력 p [바] | 3 | 4 | 5 | 6 | 7 | 8 | 제1권 | |
| 높이 H[mm] | 160 | 17.1 | 23.0 | 29.0 | 35.0 | 41.2 | 47.3 | 11.8 |
| 140 | 20.0 | 26.8 | 33.7 | 40.6 | 47.7 | 54.5 | 10.7 | |
| 120 | 22.3 | 29.8 | 37.3 | 44.9 | 52.7 | 60.2 | 9.5 | |
| 100 | 24.1 | 31.9 | 40.0 | 48.1 | 56.3 | 64.3 | 8.2 | |
| 80 | 25.3 | 33.4 | 41.9 | 50.3 | 58.8 | 67.1 | 6.6 | |
| 60 | 26.0 | 34.5 | 43.4 | 52.0 | 60.8 | 69.1 | 4.6 | |
에어 스프링 설치 시 주의 사항
에어 스프링을 설치할 때, 상자 좌석과 하위 좌석이 같은 중앙선을 가지고 있는지 확인하려고 노력하십시오.그리고 공기 스프링의 상위 좌석의 중앙 라인과 하위 좌석의 오프셋 및 기울기를 최소화과도한 오프셋 및 기울기는 공기 스프링의 마모를 증가시킬 것이며 내부 마찰의 가능성은 공기 스프링의 초기 손상으로 쉽게 이어질 수 있습니다.에어 스프링을 설치 할 때, 사용 기간 내내 충분한 설치 공간이 있고, 어떤 부분과 마찰이 없고, 어떤 부분과도 간섭이 없도록 해야 합니다.그리고 단단한 물체의 충돌을 방지하기 위해 필요한 조치를 취해야합니다..
1B53014P01의 관련 그림
