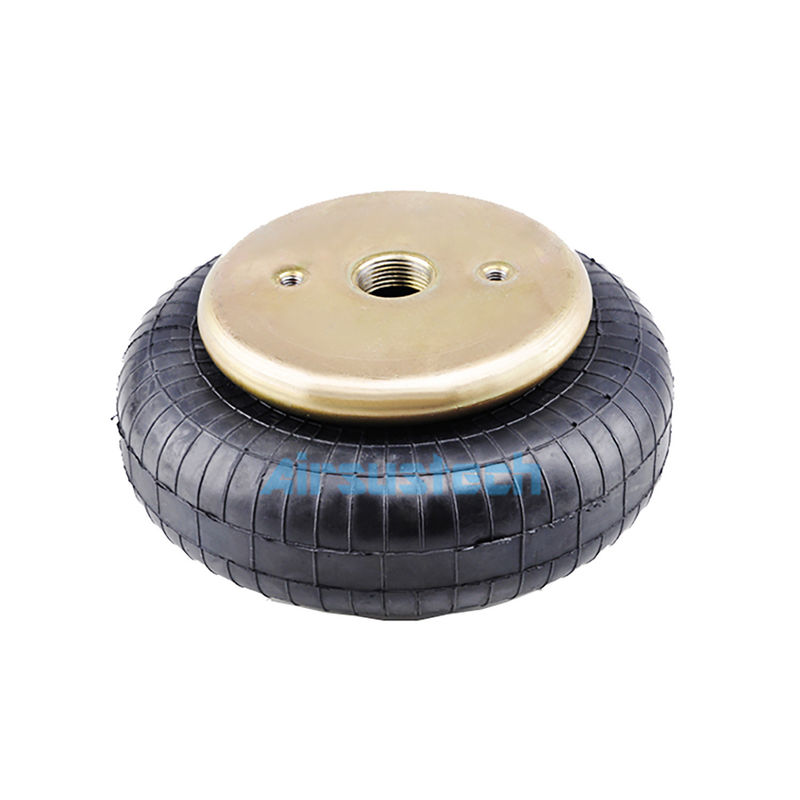

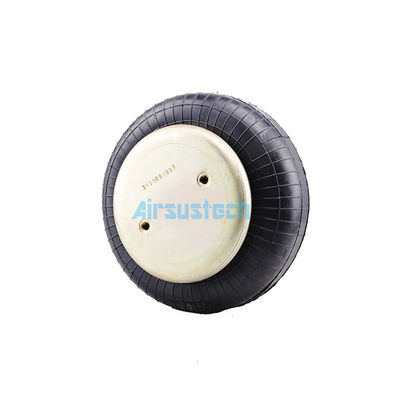

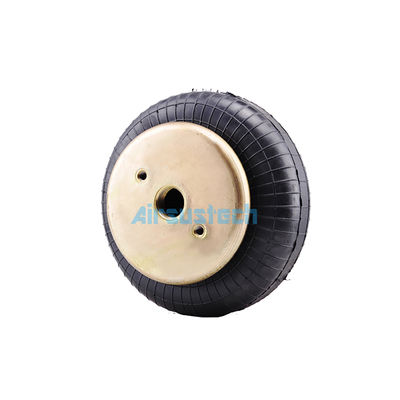

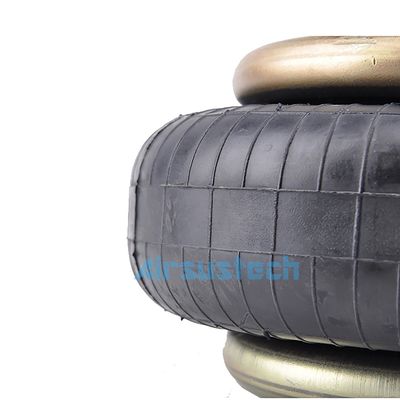

콘티텍 FS 120-10 얽힌 1/4NPTF 공기 봄 확장 턱

제품 상세 정보:

원래 장소:	광저우, 중국
브랜드 이름:	GUOMAT
인증:	ISO/TS16949:2009
모델 번호:	1B8X4

결제 및 배송 조건:

최소 주문 수량:	5 PC
가격:	USD49.9-59.9/PC
포장 세부 사항:	강한 카톤 박스 또는 고객 요구사항으로서
배달 시간:	3-7 일로 일합니다
지불 조건:	L/C, T/T, 서부 동맹 또는 기타
공급 능력:	1000개/주

상세 제품 설명

Quality:	100 % Tested	Fuction:	Reduce Shock
Cross Reference:	Contitech FS 120-10	After-sales Service:	12 Months
Type:	Gas-Filled	사용자 정의:	사용 가능 합니다.
색상:	검은색	항목 이름:	한 개의 뒤엉킨 공기 스프링
강조하다:	1/4NPTF 에어 스프링 , 콘티텍 FS 120-10 공기 스프링 , 에어 스프링 확장 턱

콘티텍 FS 120-10 얽힌 1/4NPTF 공기 봄 확장 턱

참조 번호

컨티테크: FS120-10
컨티테크: FS 120-10
콘티테크: FS120 10
콘티테크: FS 120 10
컨티테크: FS12010
컨티넨탈 FS 120-10 CI 1/4 NPT
컨티넨탈 FS 120-10 CI 1/4 NPT CA
굿에어: 1B8-550
굿에어 1B8 550
피어스톤: W01-358-7564
피어스톤: W01 358 7564
피어스톤: W013587564
피어스톤: WO1-358-7564
피어스톤: WO1 358 7564
피어스톤: WO13587564
피어스톤: w01-358-7564
피어스톤: w01 358 7564
피어스톤: w013587564

세부 사양 및 기술 데이터: 1B8×4

최대 지름	230mm
공기 구멍/공기 입구	1/4 NPTF
작업 도동	최대 140mm에서 최소 50mm
상단판 나사 (노트) 이빨	2×3/8-16UNC
바닥판나트 치아	2×3/8-16UNC
상단 커버 다이아몬드	135mm
바닥 덮개 지름	135mm
스루브 중심 거리	70mm
견과류 사이의 공기 구멍 거리	35mm

최소 압력: 0 바
최소 높이까지 회귀 힘: ≤200N
클램프 된 판과 함께 총 무게: 2.0kg

진동 격리 - 동적 특성 값
설계 높이 H: 권장 110mm, 최소 90mm

압력 p[bar]	3	4	5	6	7	8	제1권
힘 (운하) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
스프링 속도 [N/cm]	1315	1620	1925	2230	2535	2840
자연 주파수 [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

정적 성질의 값은
힘 F[KN]

압력 p [바]		3	4	5	6	7	8	제1권
높이 H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

구마트 1B8×4 공기 스프링 팽창 턱에 적용

공기 스프링은 밀폐 된 컨테이너에 압축 공기로 채워지며 탄력 효과를 얻기 위해 가스 압축성을 사용합니다. 공기 스프링은 이상적인 비선형 탄력 특성을 가지고 있습니다.

반지형 공기 스프링의 높이는 내부에서 제한되어 있으며, 거무 벽이 부풀려지면 바깥쪽으로 팽창합니다. 이러한 방법으로 공기 스프링은 팽창 턱으로 사용될 수 있습니다.공기가 공기 스프링의 높이를 제한하는 동일한 메커니즘에서 끌어당겨져야 한다는 점에 유의.

그 그림은
