3번 얽힌 공기 스프링 액추에이터 360306H-3 산업용 고무 충격 장치

제품 상세 정보:

원래 장소:	광저우, 중국
브랜드 이름:	GUOMAT
인증:	ISO/TS16949:2009
모델 번호:	360306H-3

결제 및 배송 조건:

최소 주문 수량:	5 PC
가격:	USD79.9-99.9/PC
포장 세부 사항:	강한 카톤 박스 또는 고객 요구사항으로서
배달 시간:	3-7 일로 일합니다
지불 조건:	L/C, T/T, 서부 동맹 또는 기타
공급 능력:	1000개/주

상세 제품 설명

이름:	플랜지 산업용 고무 공기 충전기	브랜드:	GUOMAT 또는 중성
품질:	시험된 100 %	보증:	12개월
부분:	공기 스프링	스프링 타입:	3중 컨벌루션형
소재:	천연 고무	민. 압력:	0개 바
강조하다:	3개의 얽힌 공기 스프링 액추에터 , 360306H-3 에어 스프링 액추에이터

3번 얽힌 공기 스프링 액추에이터 360306H-3 산업용 고무 충격 장치

사양 및 세부 기술 매개 변수: 360306H-3

모델 크기	명목 지름	가장 큰 지름 (0.7MPA)	설계 고도의 운반 용량			자연 주파수 (0.7MPA)	뇌졸중		무게
			0.2MPA	0.5MPA	0.7MPA		최소 압축 높이	안전 연장 높이
360306H-3	280	380	1250	3220	4570	1.3	122	360	8.25

견과류 / 맹장 견과류
상단 커버 플레이트 나트 치아: 16×M10
하단 커버 플레이트 스크루 (노트) 치아: 16 × M10
가스 구멍/공기 입구/공기 장착
가스 구멍 / 공기 입구: G1/2
커버 플레이트
상단 커버 플레이트 지름:347mm
바닥 덮개 판 직경: 347mm
고무 둥지
천연 지름: 380mm
천연 지름: 306mm
벙퍼 블록 / 버퍼 블록
벙퍼 블록 없이
벨트 허프 / 벨트 링 / 벨트 루프
두 조각의 벨트 링/벨트 링/벨트 루프

류류 부하 힘 (kg)	인플레이션 압력	0.2MPa	0.3MPa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7MPa 부피 (dm3)
	설치 높이
	115mm)	1915	2720	3632	4633	5604	6560	7545	9.06
	173mm)	1654	2527	3374	4235	5146	6023	6909	13.72
	231mm)	1425	2140	2961	3697	4496	5313	6071	18.67
	289mm)	1295	1981	2640	3374	4057	4746	5507	22.28
	306mm)	1211	1840	2514	3136	3825	4491	5163	23.62
	347mm	1058	1640	2225	2812	3430	4074	4702	26.53
	360mm)	1014	1470	2139	2716	3286	3877	4500	27.8
	390mm)	861	1336	1840	2342	2871	3405	3956	28.45
설계 높이에서의 딱딱함과 주파수	수직 경직성 ((kg/cm)	147	201	260	280	300	327	371
설계 높이에서의 딱딱함과 주파수	자연 주파수 Hz	1.74	1.65	1.61	1.5	1.4	1.35	1.34
설계 높이에서의 딱딱함과 주파수	자연 주파수 cpm	104	99	97	90	84	81	80

다른 종류

모델 크기	명목 지름	가장 큰 지름 (0.7MPA)	설계 고도의 운반 용량			자연 주파수 (0.7MPA)	뇌졸중		무게
모델 크기	명목 지름	가장 큰 지름 (0.7MPA)	0.2MPA	0.5MPA	0.7MPA	자연 주파수 (0.7MPA)	최소 압축 높이	안전 연장 높이	무게
086060H-1	50	110	44	123	175	5.18	42	90	1
120060H-1	80	130	122	313	444	3.79	42	65	1.6
150076H-1	104	160	164	435	621	3.5	46	85	1.4
188102H-1A	120	210	208	587	862	3.05	52	115	2.25
215120H-1	125	233	294	768	1109	2.83	42	140	2.9
235118H-1	180	260	474	1185	1684	2.52	60	136	2.6
235150H-1	180	260	441	1205	1740	2.29	65	172	3.1
260135H-1	170	290	425	1150	1670	2.4	55	155	2.95
280126H-1	195	300	643	1662	2370	2.46	50	144	3.75
320124H-1	230	340	798	2071	2965	2.28	52	142	3.9
130142H-2	80	150	80	219	314	3.12	72	162	4.4
156130H-2	118	170					70	146	3.15
160166H-2	100	175	149	413	593	2.3	82	190	2.35
168132H-2	120	185	229	589	832	2.53	72	151	2.2
200142H-2	150	220	326	843	1195	2.02	78	162	3.05
220200H-2	148	250	354	920	1310	1.89	90	229	3.22
230214H-2	150	255	388	1023	1457	1.93	88	246	4.05
235152H-2	180	250	461	1180	1667	1.91	80	174	3.25
235210H-2	180	250					80	245
250180H-2	185	270	520	1345	1904	1.74	84	206	3.95
252163H-2	192	275	422	1142	1644	1.73	82	238	4.2
260230H-2	170	290	374	1036	1506	1.78	90	263	4.85
280214H-2	200	305	668	1741	2480	1.68	88	246	5.57
290265H-2	205	320	440	1250	1800	1.19	90	303	6.55
300170H-2	240	320	849	2156	3045	1.74	85	195	5.35
310214H-2	230	330	813	2078	2992	1.89	88	245	7
330214H-2	250	355	1064	2749	3897	1.65	88	246	7.75
330254H-2	230	355	861	2222	3166	1.75	88	290	7.24
350255H-2	250	380	1095	2851	4098	1.45	90	295	8.2
360214H-2	280	380	1250	3220	4570	1.36	88	246	7.9
380221H-2	300	405	1432	3765	5352	1.34	90	255	8.5
400217H-2	320	430	1753	4450	6300	1.66	90	249	11.1
400255H-2	300	430	1465	3752	5256	1.55	90	295	10.4
430255H-2	330	460	1760	4526	6427	1.43	90	295	10.2
480217H-2	400	510	2723	6850	9700	1.27	88	249	13.8
520217H-2	440	550	3070	7850	11094	1.41	90	249	14.5
580214H-2	500	600	3978	10137	14293	1.65	88	246	13.3
630262H-2	530	660	4371	10585	15801	1.48	90	300	19.9
680262H-2	580	710	5278	13596	19313	1.35	90	302	18.6
200206H-3	150	220	229	634	888	1.68	116	236	3.75
250260H-3	185	270	507	1344	1924	1.7	116	299	5.5
255230H-3	200	280	566	1460	2070	1.3	116	264	5.55
255322H-3	200	290					116	400	5.85
310306H-3	230	330	861	2239	3170	1.3	120	354	7.3
330306H-3	250	355	1035	2730	3892	1.4	120	354	8.69
380316H-3	300	405	1401	3672	5235	1.32	122	370	10.95
400312H-3	320	430	1724	4436	6308	1.19	122	360	11.8
430370H-3	330	460	1716	4435	6333	1.20	122	430	13.8
480312H-3	400	510	2650	6883	9768	1.17	122	360	16.5
520312H-3	400	550	3046	7932	11262	1.32	122	360	20.1
580306H-3	500	600	3950	10181	14409	1.22	118	354	19.16
630376H-3	530	660	4243	11045	45612	0.94	122	436	24.1
680376H-3	580	710	5259	13620	19339	1.27	122	436	27.6

장점

1) 공기 스프링은 우수한 비선형 단단한 특성을 가지고 있으며, 이는 진폭을 효과적으로 제한하고 공명을 피하고 충돌을 방지 할 수 있습니다.
2) 공기 스프링이 사용하는 매체는 주로 공기이기 때문에 활성 제어 구현이 쉽습니다.
3) 공기 스프링의 경직성 k는 부하 P와 함께 변하므로 다른 부하 하에서 진동 격리 시스템의 자연 주파수는 거의 변하지 않습니다.그리고 진동 격리 효과는 거의 변하지 않습니다.
4) 공기 스프링의 딱딱함은 조절이 가능하며, 공기 방의 부피 또는 내부 구멍의 압력을 변경함으로써 시스템의 딱딱함은 변경될 수 있습니다.
5) 같은 크기의 공기 스프링에서 내부 압력이 변하면 다른 베어링 용량을 얻을 수 있습니다.
6) 공기 스프링의 총 부피를 증가하면 진동 격리 시스템의 자연 주파수를 줄일 수 있습니다.
7) 공기 스프링은 높이 조절 밸브 시스템을 사용하여 공기 스프링의 작업 높이를 다른 부하에서 기본적으로 변경하지 않습니다.

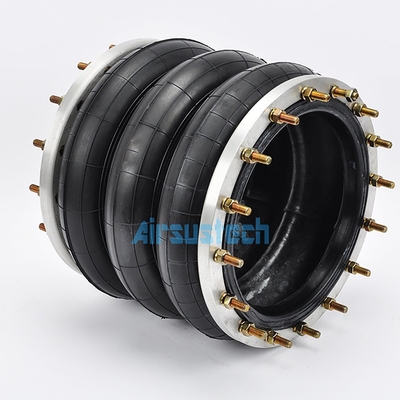

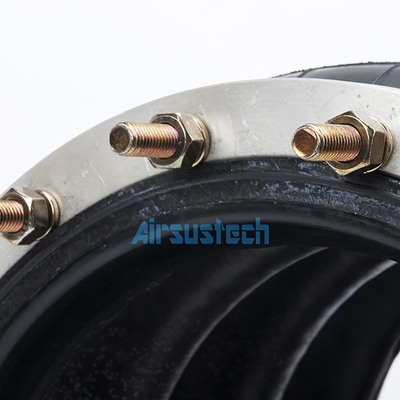

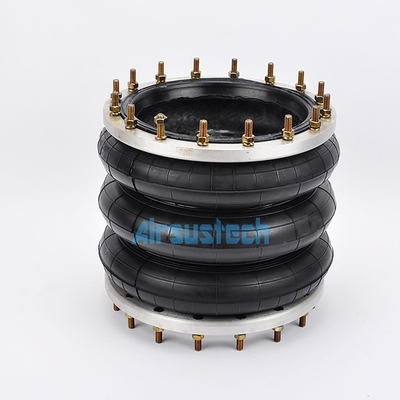

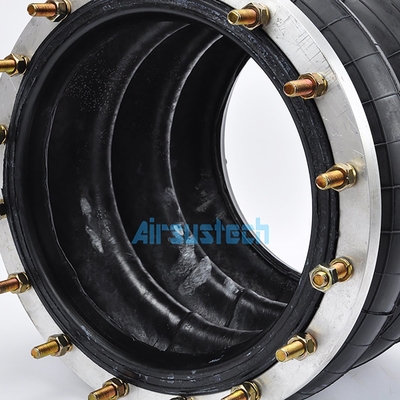

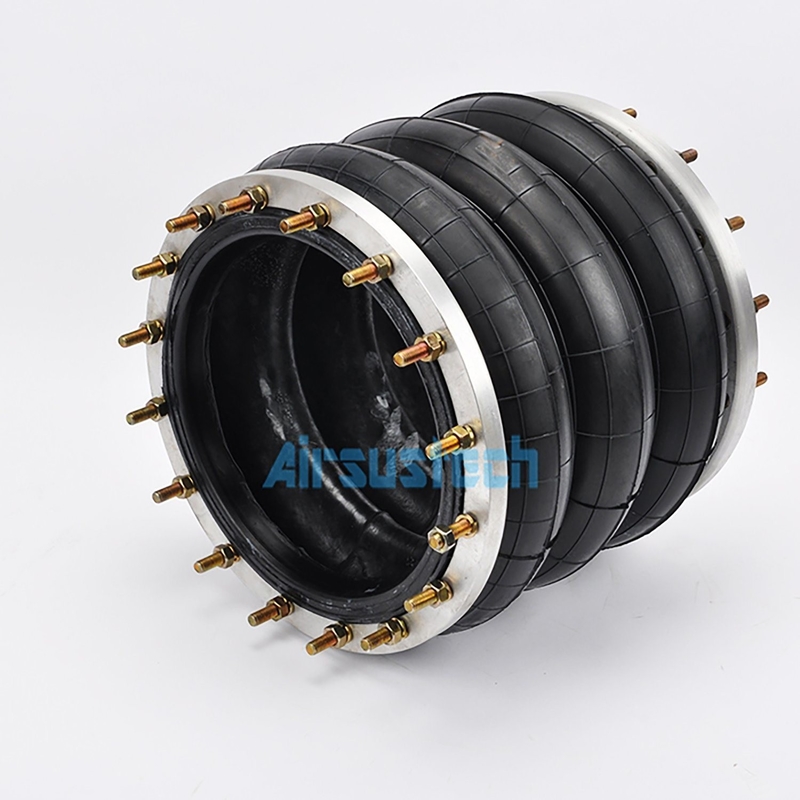

관련 사진360306H-3
