W01-358-7304 화석 알루미늄 판 플랜지 링과 함께 공기 봄 격리 장치

제품 상세 정보:

원래 장소:	광저우, 중국
브랜드 이름:	GUOMAT
인증:	ISO/TS16949:2009
모델 번호:	3B7304

결제 및 배송 조건:

최소 주문 수량:	5 PC
가격:	USD79.9-99.9/PC
포장 세부 사항:	강한 카톤 박스 또는 고객 요구사항으로서
배달 시간:	3-7 일로 일합니다
지불 조건:	L/C, T/T, 서부 동맹 또는 기타
공급 능력:	1000개/주

상세 제품 설명

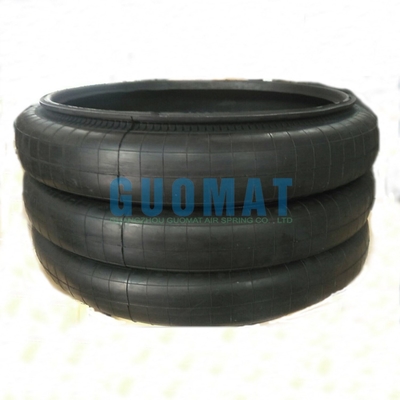

Structure:	Triple Convoluted	Quality:	100% Tested
Cover Plate:	Aluminum Plate	Warranty:	1 Year
Position:	Industrial Machine	Firestone:	W01-358-7304
Color:	Black	Type:	Flange Air Spring
강조하다:	W01-358-7304 공기 분기 격리기 , 플랜지 링과 함께 공기 스프링 격리

W01-358-7304 화석 알루미늄 판 플랜지 링과 함께 공기 봄 격리 장치

제품 세부 정보

제품 이름	산업용 공기 스프링
모델 번호	3B7304
브랜드	GUOMAT
보증	1년
소재	고무+철
플랜지 와 함께	네
피어스톤	W01-358-7304
피어스톤	W013587304
피어스톤	W01 358 7304
피어스톤	WO13587304
피어스톤	WO1 358 7304
피어스톤	WO1-358-7304

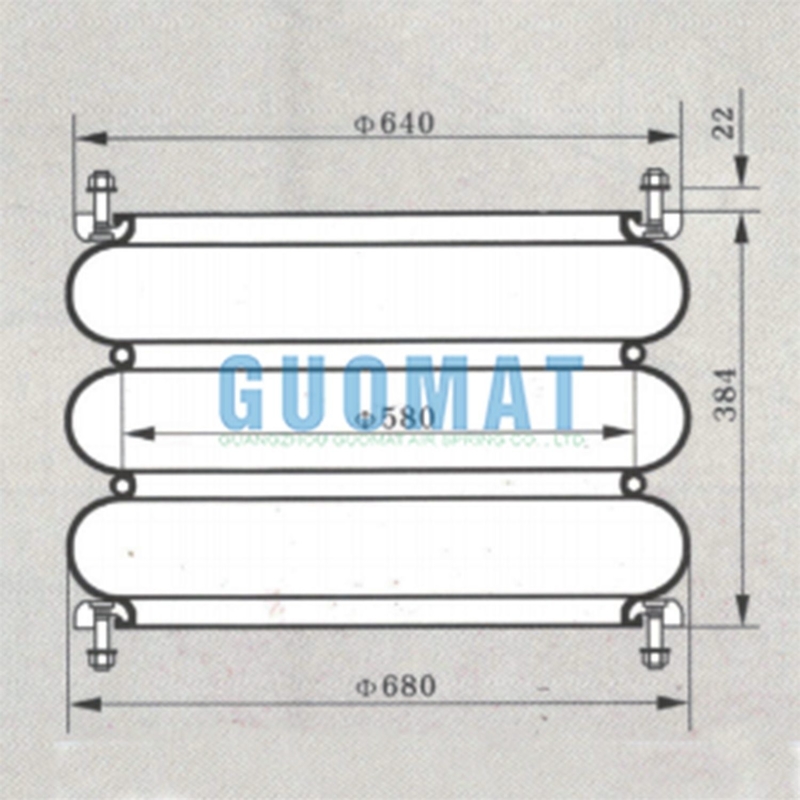

GUOMAT 3B7304 크로스 파이어스톤 W01-358-7304 기술 데이터

상단 지름: Ø640mm

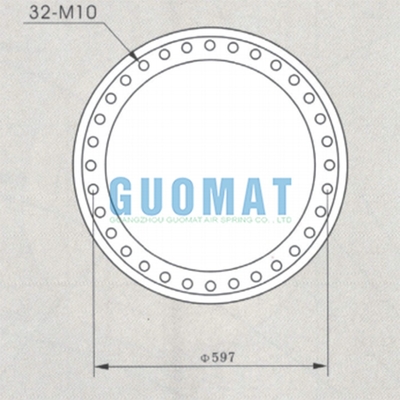

스ikulu/Nuts: 32 pcsXM10

스크루/노트 높이: 22mm

고무 밸러 지름: Ø680mm

공기 스프링 높이: 384mm

스크루 사이의 중심 거리: Ø597mm

모든 표준 공기 스프링은 4 층으로 구성됩니다.

•공기를 실제로 포함하고 있는 내부층

•제1층은 가루로 강화된 가무로

특정 각도에서

•제2층은 가루로 강화된 천으로

첫 번째 층에 특정 각도로 배치됩니다.

•편향 가닥을 보호하기 위한 덮개.

15.0인치에서 동적 특성 설계 높이 (항공 장착 격리 장치 설계에만 필요합니다.)
부피 @ 100 PSIG = 6,984 in3			자연적 빈도
가이지 압력 (PSIG)	부하량 (파운드)	스프링 속도 (파운드/인)	CPM	HZ
40	15,080	2,731	80	1.34
60	23,220	3,602	74	1.23
80	31,160	4,554	72	1.20
100	39,070	5,532	71	1.18

힘 테이블
조립 높이 (in.)	부피 @ 100 PSIG (in3)	파운드 힘
조립 높이 (in.)	부피 @ 100 PSIG (in3)	@20 PSIG	@40 PSIG	@60 PSIG	@80 PSIG	@100 PSIG
18.0	8,136	5,300	11,230	17,840	24,760	31,660
16.0	7,390	6,830	13,920	21,490	29,220	37,010
14.0	6,560	7,830	15,890	24,130	32,390	40,830
12.0	5,660	8,230	17,080	25,960	34,870	44,060
10.0	4,711	8,950	18,220	27,640	36,450	46,370
8.0	3,717	9,250	19,030	29,160	39,320	49,270
6.0.	2,653	10,100	20,350	31,200	41,890	52,170
