FD200-19 콘티텍 W013586910 이중 윙크 에어백 콘티텍 에어 스프링 산업 에어 스프링

FD200-19 콘티텍 W013586910 이중 윙크 에어백 콘티텍 에어 스프링 산업 에어 스프링


2B6910의 사양 및 기술적 데이터

압축 높이: 3.12 / 79mm

상단 커버 플레이트 지름: 6.31 인치 / 160mm

바닥 커버 플레이트 지름: 6.31 인치 / 160mm

스루브 중심 거리: 89mm

견과류 사이의 가스 구멍 거리 44.5 mm

상단 커버 플레이트 스크루 (넛) 치아: 2pcsX 3/8-16UNC

아래 표지판 나사 (노트) 치아: 2pcsX 3/8-16UNC

고무 벨로 MAX 지름: 251mm

천연 지름 224mm

작업 도중: MAX 260mm ~ MIN 75mm

가스 구멍 / 공기 입구: 1/4 NPTF

벨로스 번호:20

굿야어 부품 번호:2B9-201/ 2B9201 / 2B9 201

굿이어 벨로스 번호:578-92-3-202 / 578923202 / 578 92 3 202

OEM 오리지널 장비 제조사:

복잡함의 구성 공기 스프링

위쪽 철강판:상위 커버 플레이트는 압력 및 밀폐 공기 내부에 있습니다
허리 반지:변형을 방지하기 위한 안정적인 부품 스킨
'그리 구멍'의 의미:자동차 또는 장비에 공기 스프링 설치로 고정된
가스 가득 차 있는 구멍/공기 입구:부풀이 공기 봄에 대한 공기 엽기를 채우면서
플렉서블 벨로:주요 부분, 공기 및 유연한 업과 다운 활동을 잠금 할 수 있습니다
고무 배머 (선택)기판과 기판 충돌에 대한 공기 봄을 위로 아래로 방지, 당신은 또한 선택할 수 없습니다
'그리 구멍'의 의미:자동차 또는 장비에 공기 스프링 설치로 고정된
하층 철판:하부 철판은 내부에 압력 및 밀폐 공기를 운반

설명 집회 명령 번호

콩, 1/4 NPT W01-358-6910

실드 너트, 1/4 NPT, 펌퍼 W01-358-6911

실드 너트, 3/4 NPT W01-358-6900

뚜렷한 견과류, 3/4 NPT, 펌퍼 W01-358-6901

횡단보도 철 껍질 반지

13/4 볼트, 견과류, 휠러 W01-358-6923

고무 풍선만 W01-358-0138


예를 들어, Pneumatics에 대한 계산 방법

• 들어올릴 질량 2000 M (Kg)
• 원하는 스트로크 190 S Min (Mm)
• 공기 분수 수 4 N
• 최소 설치 높이 190 H 미니 (Mm)
최소 설치 지름 500 D (Mm)
• 공기 압력 6P (바르)

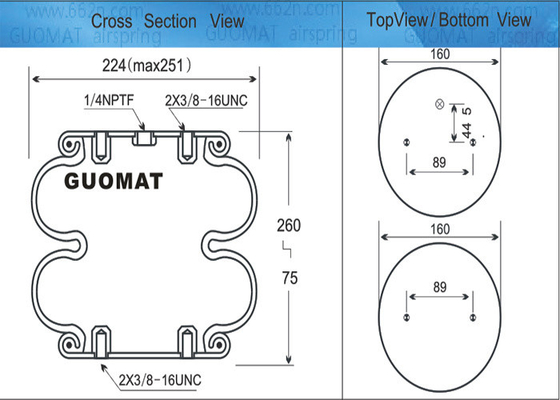

GUOMAT 2B6910 공기 스프링의 도면 및 데이터:

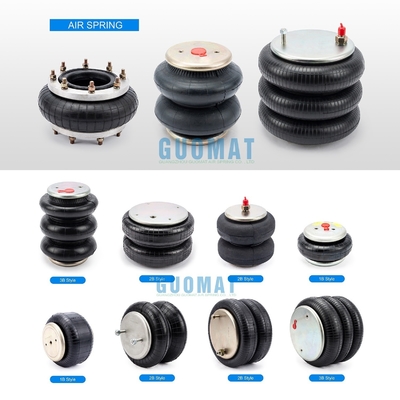

다른 GUOMAT NO.

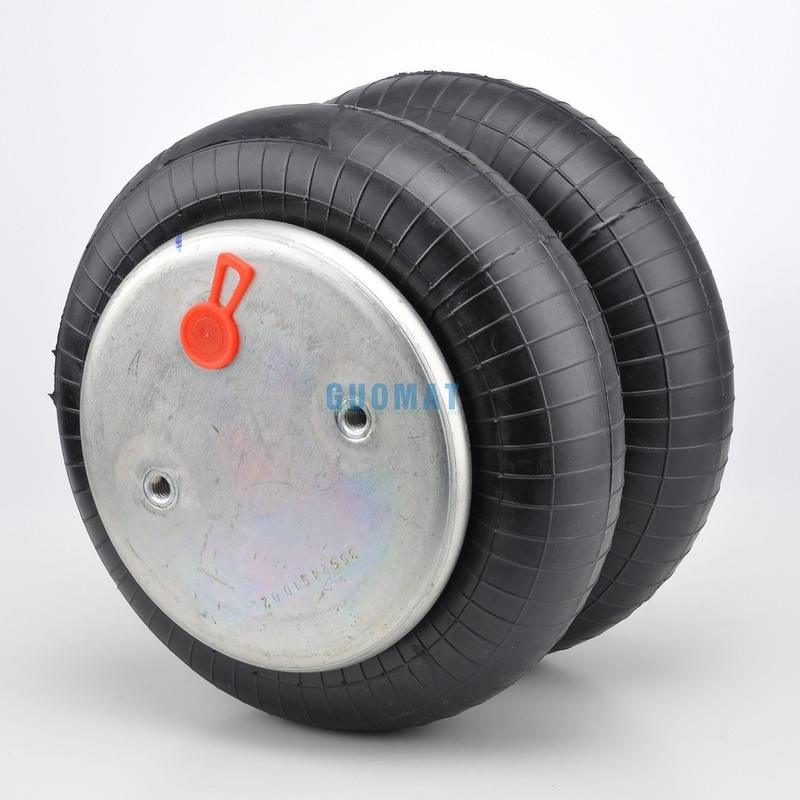

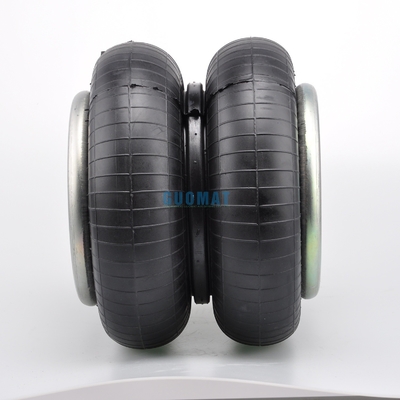

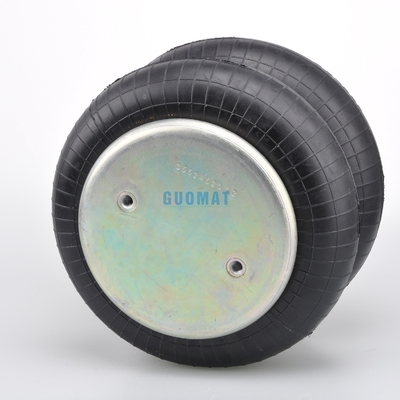

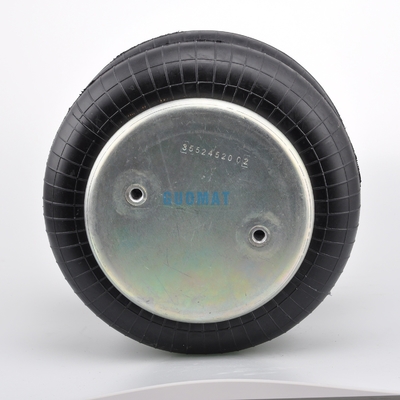

2B6910 공기 스프링의 세부 사진:






GUOMAT 공기 스프링 생산 라인:




GUOMAT 2018 상하이 프랑크푸르트 오토쇼:
