| Place of Origin: | Guangzhou,China |
| 브랜드 이름: | GUOMAT |
| 인증: | ISO/TS16949:2009 |
| Model Number: | 2B6955 |
| Minimum Order Quantity: | 5pcs |
|---|---|
| 가격: | USD59.9-69.9/PC |
| Packaging Details: | Strong Carton Box or as Customers Requirement |
| 배달 시간: | 3-7 일로 일합니다 |
| 지불 조건: | L/C, T/T, 서부 동맹 또는 기타 |
| 공급 능력: | 1000개/주 |
| 북서.: | 1.7 킬로그램 | 보증: | 한 해 |
|---|---|---|---|
| 압력 능력: | 0.2-0.8 Ｍ PA | 공기 입구: | 1/4 NPT |
| 색상: | 검은색 | 스코크 고무 밸러: | 65~175mm |
| 범퍼 블록: | 없이 | 나사(너트): | 3/8 |
| 하이 라이트: | W01-358-6955 파이어스톤 공기 봄,공기 스프링 두배 뒤엉킨 내화 석재 |
||

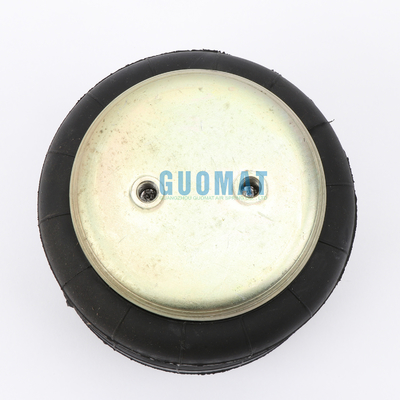

W01-358-6955 불 돌 공기 스프링 서스펜션 에어백 3/8-16 블라인드 견과류와 함께 듀얼 윙크
설명 집회 명령 번호
콩, 1/4 NPT:
GUOMAT 2B2500
불 돌 공기 봄 WO1-358-6955 /
불 돌 공기 봄 W01-358-6955 /
불 돌 공기 스프링 W013586955
콩, 3/4 NPT:
불 돌 공기 봄 WO1-358-6956 /
불 돌 공기 스프링 W01-358-6956 /
불 돌 공기 스프링 W013586956
고무 풍선만:
불 돌 공기 봄 WO1-358-0048 /
불 돌 공기 봄 W01-358-0048 /
불 돌 공기 스프링 W013580048
플라이 소켓 헤드 알루미늄 구슬:WO1-358-6833
집합 무게 3.9 파운드.
최소 높이 (@ 0 PSIG) 50 파운드까지 무너지는 힘.
GUOMAT 2B2500 사양 및 세부 기술 매개 변수
견과류 / 맹장 견과류
상단 커버 플레이트 나트 치아: 2 pcs X 3/8-16
상단 커버 플레이트의 나사 중심 거리: 44 mm
아래 표지판 나사 (노트) 치아: 2 pcs X 3/8-16
바닥 덮개판의 나사 중심 거리: 44mm
가스 구멍/공기 입구/공기 장착
가스 구멍 / 공기 입구: 1/4NPT
커버 플레이트
상단 표지판 직경 (폭): 111mm
바닥 덮개판 직경 (폭): 111 mm
고무 둥지
고무 벨로 천연 지름: 146mm
고무 벨로 MAX 지름: 165mm
설치 공간 지름: 180mm
고무 벨로 자연 높이: 175mm
벙퍼 블록 / 버퍼 블록
벙퍼 블록 없이
벨트 허프 / 벨트 링
'그리들 후프'와 함께
|
6.0인치에서 동적 특성 (항공 장착 격리 장치 설계에만 필요합니다.) |
||||
| 부피 @ 100 PSIG = 100 in3 | 자연적 빈도 | |||
| 가이지 압력 (PSIG) | 부하량 (파운드) | 스프링 속도 (파운드/인치) | CPM | HZ |
| 40 | 566 | 309 | 139 | 2.32 |
| 60 | 871 | 432 | 132 | 2.21 |
| 80 | 1,194 | 565 | 129 | 2.16 |
| 100 | 1,524 | 681 | 126 | 2.10 |
힘 테이블
| 집합 높이 ((in.) | 부문@100 PSIG (in3) | 파운드 힘 | ||||
| @20 PSIG | @40 PSIG | @60 PSIG | @80 PSIG | @100 PSIG | ||
| 7.0 | 114 | 188 | 417 | 661 | 921 | 1198 |
| 6.0 | 100 | 270 | 566 | 871 | 1194 | 1524 |
| 5.0 | 82 | 331 | 686 | 1041 | 1414 | 1786 |
| 4.0 | 62 | 389 | 729 | 1197 | 1612 | 2039 |
왜 공기 또는 수압 실린더 대신 공기 스트로크 액추에이터를 사용합니까?
낮은 비용
일반적으로 초기 비용은 동일한 힘의 전통적인 공기 또는 수압 실린더의 절반 또는 그보다 적습니다.
더 큰 크기입니다.
크기의 폭
에어스트로크 액추에이터는 지름 2.2인치에서 37인치까지의 크기로 제공됩니다.
힘의 용량은 10만 파운드이고 최대 14인치까지의 스트로크가 가능합니다.
오래 살 수 있는 견고성
에어스트로크 액추에터는 Firestone의 시간 검증된 에어라이드 스프링의 추가 응용입니다
트럭 및 버스 서스펜션.
또한 환경 조건 하에서 무거운 용량 서스펜션 사용은 중요합니다
기계 설계의 요인
