| 원래 장소: | 광저우, 중국 |
| 브랜드 이름: | GUOMAT |
| 인증: | ISO/TS16949:2009 |
| 모델 번호: | 1B53014-3/4 |
| 최소 주문 수량: | 5 PC |
|---|---|
| 가격: | USD49.9-59.9/PC |
| 포장 세부 사항: | 강한 카톤 박스 또는 고객 요구사항으로서 |
| 배달 시간: | 3-7 일로 일합니다 |
| 지불 조건: | L/C, T/T, 서부 동맹 또는 기타 |
| 공급 능력: | 1000개/주 |
| 압력 능력: | 0.2-0.8 Ｍ PA | 공기 입구: | 3/4NPT |
|---|---|---|---|
| 판 직경: | 289mm | 보증: | 한 해 |
| 소재: | 충돌과 철 | 위치: | 전방 및 후방 |
| 내화 석재: | W01-M58-6100 | 종류: | 한 개의 컨벌루션형 |
| 강조하다: | W01M586100 단일 윙크 공기 스프링,1B53014 단일 얽힌 공기 봄 |
||

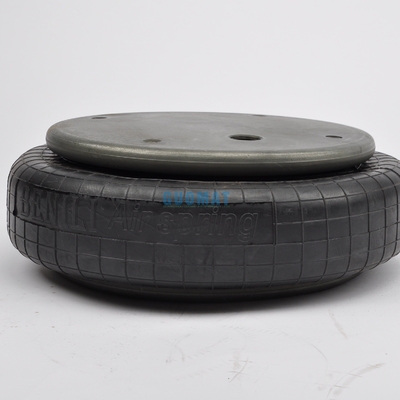

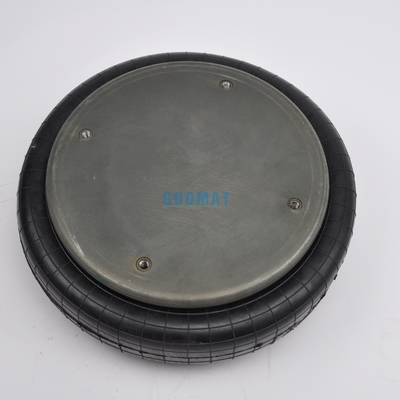

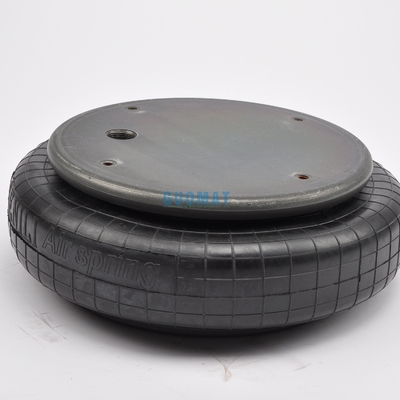

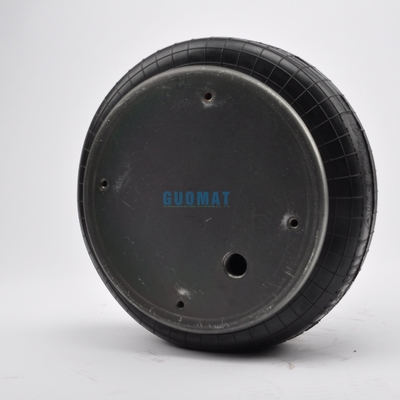

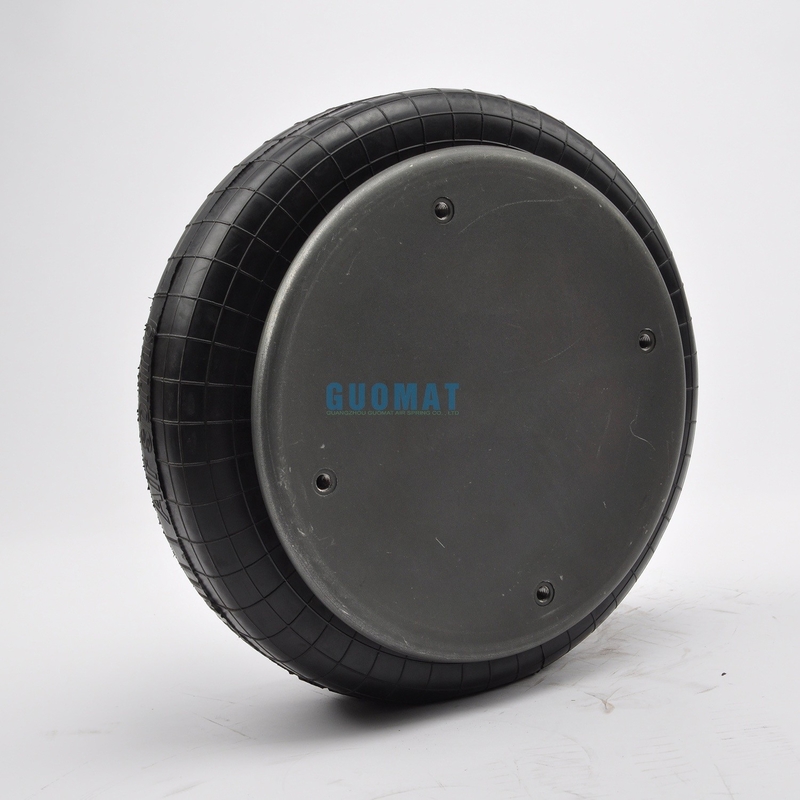

W01M586100 단일 웅크림 공기 스프링 GUOMAT NO.1B53014 3/4 NPT 공기 입구 두 플라이 벨로
GUOMAT 1B530143/4 사양 및 기술 데이터
작동 온도: 57Co ~ -54Co
GUOMAT 번호:1B53014 3/4
십자 번호:W01-M58-6101
견과류 / 맹장 견과류

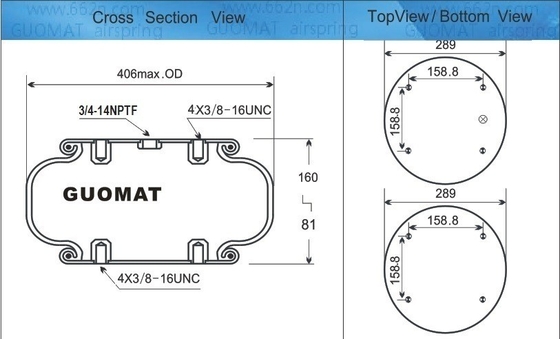

상단 커버 플레이트 스크루 (노트) 치아:4pcsX 3/8-16UNC
톱 커버 플레이트의 스크루 센터 거리:158.8mm
아래 표지판 나사 (노트) 치아: 4pcsX 3/8-16UNC
바닥 덮개판의 나사 중심 거리: 158.8 mm
견과류 사이의 가스 구멍 거리 79.4 mm
가스 구멍/공기 입구/공기 장착
가스 구멍 / 공기 입구: 1/4 NPT
커버 플레이트
상단 커버 플레이트 지름 (폭): 289mm
바닥 덮개판 지름 (폭): 289 mm
고무 둥지
천연 지름 380mm
고무 밸러 최대 지름: 406mm
고무 벨로 자연 높이: 120mm
작업 도중: MAX 160mm ~ MIN 81mm
벙퍼 블록 / 버퍼 블록
벙퍼 블록 없이
벨트 허프 / 벨트 링
♪ Girdle Hoop와 함께 ♪ Girdle Hoop 없이
|
진동 격리 - 동적 특성 값 |
||||||
| 압력 p [psi] | 40 | 60 | 80 | 100 | 120 | 제5권 [in.3] |
| 힘 (부하) [lbf] | 3840 | 5800 | 7820 | 9830 | 11800 | 685 |
| 스프링 속도 [파운드/인.] | 1980 | 2590 | 3280 | 4060 | 4630 | |
| 자연 주파수 [Hz] | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 | |
|
기압 응용 - 정적 특성 힘 F [lbf] |
|||||||
| 압력 p [psi] | 40 | 60 | 80 | 100 | 120 | 제5권 [in.3] | |
| 높이 H [in.] | 6.5 | 3340 | 5060 | 6840 | 8660 | 10500 | 740 |
| 6.0 | 3760 | 5690 | 7650 | 9660 | 11600 | 690 | |
| 5.5 | 4140 | 6250 | 8380 | 10600 | 12700 | 650 | |
| 5.0 | 4450 | 6680 | 8960 | 11300 | 13500 | 610 | |
| 4.5 | 4720 | 7070 | 9460 | 11900 | 14300 | 560 | |
| 4.0 | 4940 | 7380 | 9870 | 12400 | 14900 | 510 | |
| 3.5 | 5120 | 7610 | 10200 | 12800 | 15300 | 450 | |
| 3.0 | 5260 | 7810 | 10500 | 13100 | 15700 | 380 | |
| 2.5 | 5350 | 7970 | 10700 | 13400 | 16000 | 300 | |
단일 구부러기 공기 액추에터의 사용 유형
| 단일 회전 공기 액추에터 | ||||
| 모든 측정은 mm입니다. | ||||
| GUOMAT NO. | 불 돌 공기 스프링 NO. | 미니 디자인 높이 | 설치 공간 필요 | 맥스. 뇌졸중 |
| 1B53014 31/4 | W01-M58-6101 | 51 | 420 | 134 |
다른 사이즈도 있습니다:
스타일:113 두 개의 플라이 벨로
엽기, 1/4 BSP:W01-M58-6101
실드 너트, 1/4 BSP, 펌퍼:W01-M58-6103
실드 너트, 3/4 BSP:W01-M58-6100
실드 너트, 3/4 BSP, 펌퍼:W01-M58-6102
캔터스크 스틸 진주 반지,40mm 볼트, 너트 윙어:W01-M58-7538
고무 풍선만:W01-358-0135
최소 높이로 무너지는 힘 (@ 0 BAR):76N
128 고강도 건축물
실드넛, 114 BSP:W01-M58-6071
실드 너츠, 114 BSP,바머:W01-M58-6068
실드 너트, 3/4 BSP:W01-M58-6070
뚜렷한 견과류, 3/4 BSP,바머:W01-M58-6069
고무 풍선만:W01-358-0231
