원래 장소: | 광동, 중국 |
브랜드 이름: | GUOMAT |
인증: | ISO/TS16949:2009 |
모델 번호: | GF400/215-2 |
최소 주문 수량: | 1PCS |
---|---|
가격: | $79.9-89.9/pc |
포장 세부 사항: | 강한 카톤 박스 또는 고객의 요구로서 |
배달 시간: | 2-8 작업 일수 |
지불 조건: | 전신환, 웨스턴 유니온, L/C (신용장) |
공급 능력: | 1000 PC / 주 |
보증: | 12개월 | 소재: | 충돌 |
---|---|---|---|
기능: | 충격을 감소시키세요 | 춘파형: | 이중 복잡한 에어백 |
색상: | 검은색 | 이명: | 중단 공기 스프링 |
부품번호: | GF400/215-2 | 회선의 수: | 2 |
하이 라이트: | 228mm 높이 서스펜션 공기 스프링,펌믹 벨로 수송 공기 스프링 |

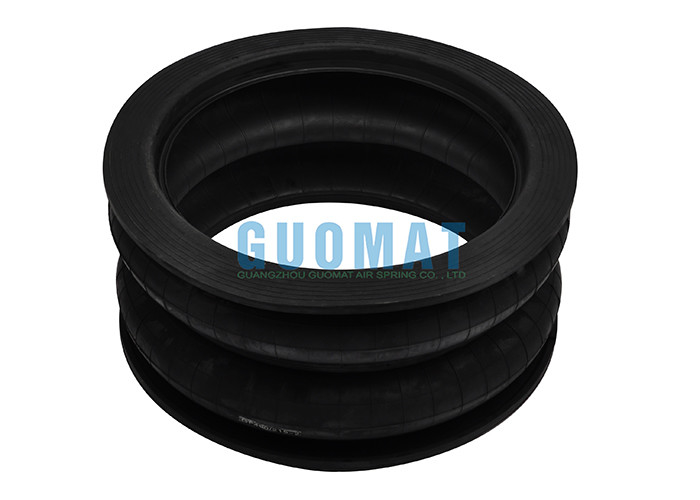

천연 고무 GF400/215-2 서스펜션 공기 스프링 228mm 디자인 높이 Pneumatic Bellows Actuators
제품 설명
GF 시리즈 공기 스프링은 산업용 기계, 버스, 종이 처리 기계 등 다양한 응용 분야에서 사용되는 기압 서스펜션 시스템입니다.이 공기 스프링은 압축 공기를 사용하여 서스펜션의 높기와 딱딱함을 조정하여 완충 및 지원을 제공하도록 설계되었습니다..
GF400/215-2 상세한 기술적 매개 변수
노래 캡슐의 수는 2개입니다.
설계 지름 400mm
최대 바깥 지름은 480mm
앞쪽 끝의 바깥 지름은 480mm입니다.
디자인 높이는 228mm입니다.
전체 도는 85-270mm입니다
효과적 면적은 1256.6cm입니다.2
0.4-0.7MPa의 운반 용량은 5026KG-8796KG입니다.
커버 플레이트/플랜지 링: 없습니다.
공기 입구: 없습니다.
나트: 없습니다.
고무 공기 스프링
종 모양 고무 공기 스프링의 최종 구조는 연결 방법에 따라 세 가지로 나눌 수 있습니다.
1고정 플랜지 연결 유형 공기 스프링의 양 끝의 가장자리 차이는 최대 외부 지름보다 약간 작거나 같습니다.몇 개의 구멍을 뚫고 플랜지 링과 끝판을 사용하여 연결을 고정;
2. 루프형 플랜지 연결 유형에서, 공기 스프링의 양쪽 끝의 가장자리 크기는 불구의 최대 외부 지름보다 훨씬 작습니다. 구멍을 뚫는 것이 필요하지 않습니다.그리고 특별한 플랜지 링과 일반적인 끝 판이 연결을 고정하는 데 사용됩니다.;
3. 자체 밀폐 유형, 플랜지 연결이 필요하지 않습니다, 끝 판은 압축되고 압축 공기가 자동으로 밀폐됩니다.
고무 공기 스프링 끝과 연결판의 플랜지 밀폐 형태는 LHF 유형, JBF 유형, GF 유형, HF 유형 및 ZF 유형의 다섯 가지 구조 형태를 포함합니다.
GF형 공기 스프링
독신 |
GF40/60-1,GF120/102-1,GF320/120-1, |
이중 굽은 |
GF100/140-2,GF100/166-2,GF150/206-2,GF200/206-2,GF230/206-2,GF250/206-2 GF280/206-2,GF300/218-2,GF320/215-2,GF400/215-2,GF440/215-2,GF500/220-2 GF580/262-2 |
세 번 모인 것 |
GF100/238-3,GF150/298-3,GF200/298-3,GF230/298-3,GF250/298-3 GF280/298-3,GF300/316-3,GF320/310-3,GF400/310-3,GF440/310-3 GF500/320-3, GF580/384-3 |
LHF형 공기 스프링
독신 |
LHF230/120-1, LHF256/92-1 |
이중 굽은 |
LHF100/166-2,LHF150/212-2,LHF200/212-2,LHF230/218-2,LHF250/255-2 LHF250/218-2,LHF256/166-2,LHF280/218-2,LHF300/218-2,LHF320/186-2 LHF320/240-2,LHF340/226-2,LHF400/218-2,LHF440/218-2,LHF500/220-2 LHF580/262-2 |
세 번 모인 것 |
LHF100/238-3,LHF150/304-3,LHF200/304-3,LHF230/316-3 LHF250/316-3, LHF280/316-3, LHF300/316-3, LHF320/350-3 LHF400/316-3, LHF440/316-3, LHF500/320-3, LHF580/384-3 |
