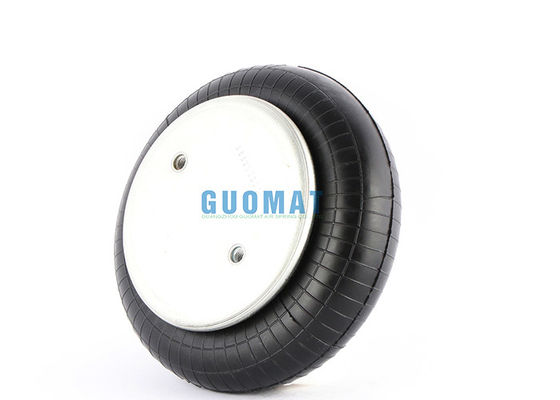

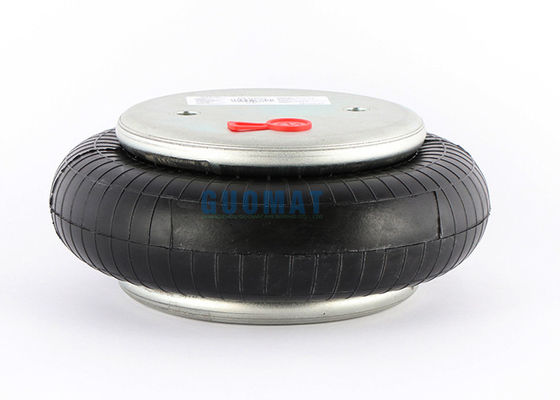

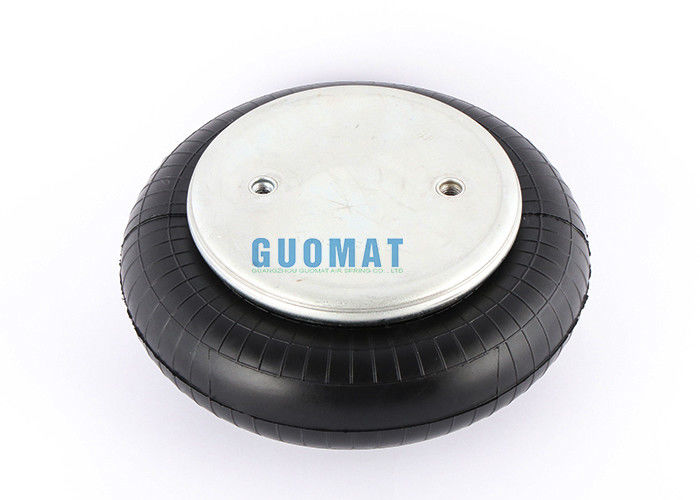

W01-358-7650 Firestone 산업 공기 스프링 고강도 우는 소리 빠른 잠금 장치를 위한 작풍 124

W01-358-7650 Firestone 산업용 에어 스프링 고강도 벨로우즈 스타일 124 for QUICK LOCK DEVICE

GUOMAT 번호1B7650 다른 OEM 교차

스타일:124 고강도 건설

블라인드 너트, 1/4 NPT
WO1-358-7650;

파이어스톤 부품 번호: W01-358-7650

파이어스톤 부품 번호: WO13587650

파이어스톤 부품 번호: WO1-358-7650

파이어스톤 부품 번호: W013587650

파이어스톤 부품 번호: W01 358 7650

GUOMAT 번호1B7650 제품 설명

기술 데이터

❶너트 / 블라인드 너트

상단 커버 플레이트 나사(너트) 톱니 : 2 pcs X 3/8-16 BLIND NUTS (5/8 DEEP)

상단 커버 플레이트의 나사 중심 거리 : 89 mm

하단 커버 플레이트 나사(너트) 톱니 : 2 pcs X 3/8-16 BLIND NUTS (5/8 DEEP)

바닥 덮개 판의 나사 중심 거리: 89mm

❷ 가스 구멍 / 공기 흡입구 / 공기 피팅

가스 구멍 / 공기 흡입구 : 1/4 또는 3/4 NPT AIR INLET

가스 구멍과 너트 사이의 나사 중심 거리 : 44.5mm

❸ 커버 플레이트

상단 커버 플레이트 직경: 160mm

바닥 덮개 판 지름: 160mm

❹고무 벨로우즈

고무 벨로우즈 최대 직경: 257mm

고무 벨로우즈 자연 직경 : 220mm

작동 스트로크: MIN 50mm ~ MAX 140mm

최대 높이: 140mm

최소 높이: 50mm

스트로크 높이 : 90mm

❺ 범퍼 블록 / 버퍼 블록

범퍼 블록 없음

❻ 거들 후프 / 거들 링

거들 후프 포함: 거들 후프의 원피스 없음

최대 직경 @ 100 PSIG(인치)
10.1
최대 높이(인치)
5.1
최대 스트로크(인치)
2.9
사용 가능한 최소 높이(인치)
2.2
1인치(lb) 스트로크 @ 80PSI에서의 힘
3510
3인치(lbs) @ 80PSI 스트로크의 힘
2080
최대 스트로크 @ 80PSI에서의 힘(파운드)
1820년
재료
2층 고강도 플렉시블 코드
엔드 캡 세부 정보
비드 플레이트 유형
삼
블라인드 너트 센터(인치)
3.5
막힌 구멍 너트 중심선의 포트 오프셋(인치)
1.75
에어 아이솔레이터
디자인 높이
4.5
하중(설계 높이에서): 40psig(lbs)
1210
하중(설계 높이에서): 60psig(lbs)
1880년
하중(설계 높이에서): 80psig(lbs)
2540
고유진동수(@80psig)(cpm)
151
필수 주파수 400 CPM에서의 격리 비율
83.4
필수 주파수 800 CPM에서의 격리 비율
96.3
필수 주파수 1500 CPM에서의 격리 비율
99

우리가 생산할 수 있는 다른 종류의 공기 스프링 모델:

스타일:124 고강도 건설

블라인드 너트, 1/4 NPT
WO1-358-7650;

파이어스톤 부품 번호: W01-358-7650

파이어스톤 부품 번호: WO13587650

파이어스톤 부품 번호: WO1-358-7650

파이어스톤 부품 번호: W013587650

파이어스톤 부품 번호: W01 358 7650

블라인드 너트, 3/4 NPT
W01-358-7649

파이어스톤 부품 번호: W01-358-7649

파이어스톤 부품 번호: WO13587649

파이어스톤 부품 번호: WO1-358-7649

파이어스톤 부품 번호:W013587649

파이어스톤 부품 번호: W01 358 7649

GUOMAT 번호QUICK LOCK 장치용 1B7650 에어 스프링:
