| 원래 장소: | 중국 |
| 브랜드 이름: | GUOMAT |
| 인증: | ISO/TS16949:2009 |
| 모델 번호: | 1B53014 1/4 |
| 최소 주문 수량: | 협상 가능 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 고객 필요로 강한 판지 상자 또는 |
| 배달 시간: | 2-8 일 일 |
| 지불 조건: | T/T, 서부 동맹, Paypal 또는 다른 사람 |
| 공급 능력: | 1000pcs/week |
| 재료: | 고무 강철 | Firestone: | W01-M58-6101 |
|---|---|---|---|
| 보증: | 일년 | 무게: | 6.8 KG |
| 다른 이름: | 공기 스프링 발동 | 압력 능력: | 0.2-0.8 M Pa |
| 고무 풀무: | 113 | 공기 인레트: | 1/4의 N P.T.F. |
| 하이 라이트: | 복잡한 공기 스프링,공기 조수 봄 |
||

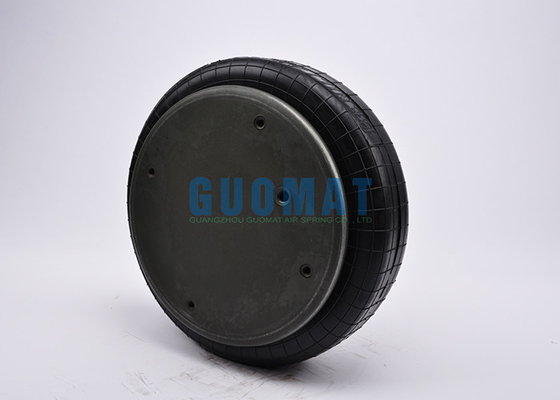

작풍 113는 2개 가닥 풀무 W01-M58-6101 복잡한 공기 스프링 GUOMAT NO.1B53014 1/4 NPT 공기 흡입구를 골라냅니다
GUOMAT 1B53014 1/4 명세와 기술적인 자료
작용 온도: 57Cº에 -54Cº
GUOMAT 아니오: 1B53014 1/4
십자가 아니오: W01-M58-6101
❶ 견과/장님 견과
톱 커버 판 나사 (견과) 이: 4pcsX 3/8-16UNC
톱 커버 판의 나사 중심 거리: 158.8 mm
밑바닥 표지판 나사 (견과) 이: 4pcsX 3/8-16UNC
밑바닥 표지판의 나사 중심 거리: 158.8 mm
견과 사이 거리 가스 구멍 79.4 mm
❷ 가스 구멍/공기 흡입구/공기 이음쇠
가스 구멍/공기 흡입구: 1/4의 NPT
❸ 표지판
톱 커버 판 직경 (폭): 289mm
밑바닥 표지판 직경 (폭): 289 mm
❹ 고무 풀무
고무는 380 mm 자연적인 직경을 노호합니다
고무는 최대 직경을 노호합니다: 406 mm
고무는 자연적인 고도를 노호합니다: 120 mm
작동 치기: MAX 160 mm에 분 81 mm
❺ 풍부한 구획/완충기 구획
풍부한 구획 없이
❻ 띠 굴렁쇠/띠 반지
띠 굴렁쇠로: 띠 굴렁쇠 없이
|
진동 고립 - 동 고유값 |
||||||
| 압력 p [psi] | 40 | 60 | 80 | 100 | 120 | vol. V [in.3] |
| 힘 (짐) [lbf] | 3840 | 5800 | 7820 | 9830 | 11800 | 685 |
| 봄 비율 [lbf/in.] | 1980년 | 2590 | 3280 | 4060 | 4630 | |
| 자연 빈도 [Hz] | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 | |
|
압축 공기를 넣은 신청 - 정체되는 특성 힘 F [lbf] |
|||||||
| 압력 p [psi] | 40 | 60 | 80 | 100 | 120 | vol. V [in.3] | |
| 고도 H [에서.] | 6.5 | 3340 | 5060 | 6840 | 8660 | 10500 | 740 |
| 6.0 | 3760 | 5690 | 7650 | 9660 | 11600 | 690 | |
| 5.5 | 4140 | 6250 | 8380 | 10600 | 12700 | 650 | |
| 5.0 | 4450 | 6680 | 8960 | 11300 | 13500 | 610 | |
| 4.5 | 4720 | 7070 | 9460 | 11900 | 14300 | 560 | |
| 4.0 | 4940 | 7380 | 9870 | 12400 | 14900 | 510 | |
| 3.5 | 5120 | 7610 | 10200 | 12800 | 15300 | 450 | |
| 3.0 | 5260 | 7810 | 10500 | 13100 | 15700 | 380 | |
| 2.5 | 5350 | 7970 | 10700 | 13400 | 16000 | 300 | |
단 하나 회선 공기 액추에이터의 usal 종류
| 단 하나 회선 공기 액추에이터 | ||||
| 모든 측정은 Mm에 있습니다 | ||||
| GUOMAT 아니. | Firestone 아니. | min. Design 고도 | 요구되는 임명 공간 | 최대. 치기 |
| 1B53014 31/4 | W01-M58-6101 | 51 | 420 | 134 |
우리가 또한 가지고 있는 다른 크기:
작풍: 113의 2개 가닥 풀무
눈 먼 견과, 1/4 BSP: W01-M58-6101
눈 먼 견과, 1/4 BSP의 범퍼: W01-M58-6103
눈 먼 견과, 3/4 BSP: W01-M58-6100
눈 먼 견과, 3/4 BSP의 범퍼: W01-M58-6102
위쪽을 넓힌 강철 구슬 반지, 40 mm 놀이쇠, nuts 세탁기: W01-M58-7538
단지 고무 풀무: W01-358-0135
최소한도 고도 (@ 0개의 막대기)에 쓰러질 것이다 힘: 76N
128 높은 I 힘 건축
눈 먼 견과, 114 BSP: W01-M58-6071
눈 먼 견과, 114 BSP의 고무 범퍼: W01-M58-6068
눈 먼 견과, 3/4 BSP: W01-M58-6070
눈 먼 견과, 3/4 BSP의 고무 범퍼: W01-M58-6069
단지 고무 풀무: W01-358-0231
