원래 장소: | 중국 |
브랜드 이름: | GUOMAT |
인증: | ISO/TS16949:2009 |
모델 번호: | 1B5082 |
최소 주문 수량: | 1PC |
---|---|
포장 세부 사항: | 고객 필요로 강한 판지 상자 또는 |
배달 시간: | 2-8 일 일 |
지불 조건: | T/T, 서부 동맹, Paypal 또는 다른 사람 |
공급 능력: | 1000pcs/week |
재료: | 고무강 | 구오마트: | 1B5082 |
---|---|---|---|
보증: | 일년 | 무게: | 4.0kg |
다른 이름들: | 플랜지 에어 스프링 진동 | 압력 능력: | 0.2-0.8M Pa |
토프레스: | 110 | ||
하이 라이트: | 복잡한 공기 스프링,공기 조수 봄 |

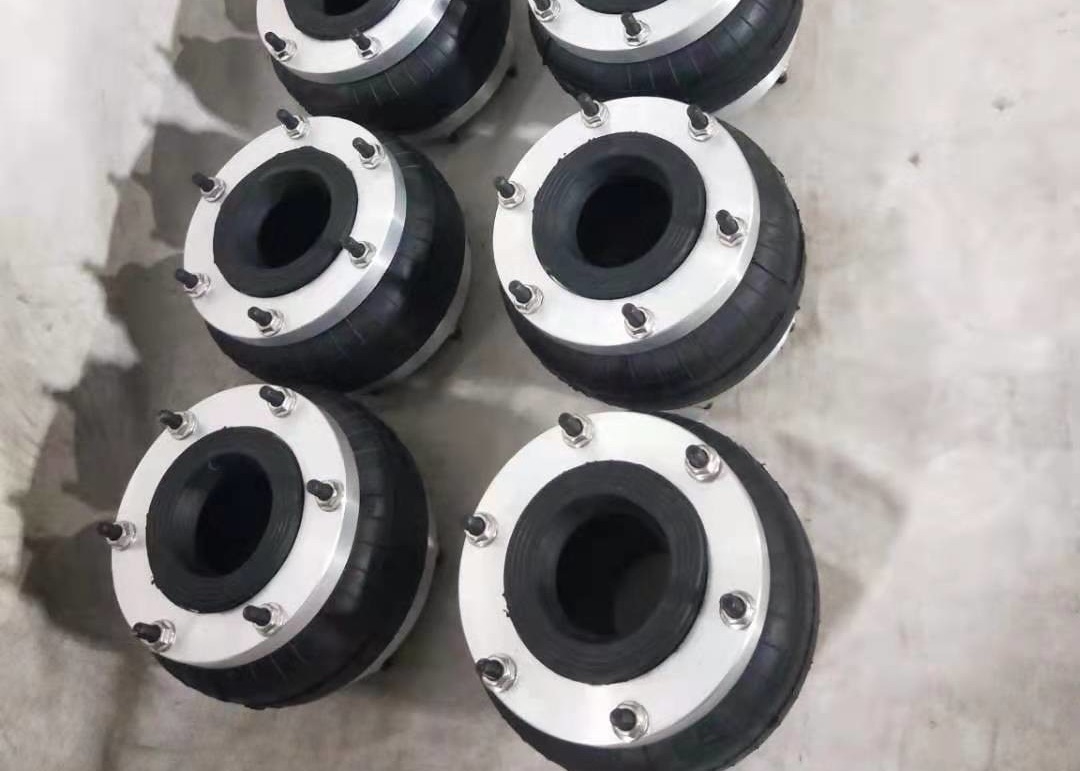

TORPRESS 110 1B5082 고무 벨로우즈에 NO.1B5082 플랜지 연결
사양 및 기술 데이터
토프레스 110
구오마트부품 번호:1B5082
작동 온도: 57Cº ~ -54Cº
자연 높이: 120mm
상단 커버 플레이트 직경: 138mm
바닥 덮개 판 직경: 138mm
나사의 거리: 120mm
상단 커버 플레이트 나사(너트) 치아: 6pcsXM8X1.25
바닥 커버 플레이트 나사(너트) 치아: 6pcsXM8X1.25
작동 스트로크: MAX 200mm ~ MIN 80mm
모델 |
표준 코드
|
고온 코드
|
연결 |
최대 외경 MM |
최소 키 MM |
최대 키 MM |
총 여행 MM |
나사산 공기구멍 |
볼트 또는 구멍 연결 N. |
볼트 또는 구멍 연결 영형 |
16 | 93029 | 93086 | P1 | 153 | 46 | 91 | 45 | 1/4” NPT | 2 | 3/8” - 16UNC |
131 | 94047 | 아니요 | P1 | 165 | 50 | 110 | 60 | 1/4” NPT | 2 | 3/8” - 16UNC |
110 | 93113 | 93114 | P1 | 210 | 51 | 151 | 100 | 1/4” NPT | 2 | 3/8” - 16UNC |
110 | 88540 | 93079 | F1 | 210 | 45 | 145 | 아니요 | 6 | M 8 x 1.25 | |
110 | 88820 | 89023 | F1 | 210 | 45 | 145 | 아니요 | 6 | M 8 x 1.25 | |
116 | 93027 | 아니요 | P1 | 231 | 46 | 152 | 106 | 1/4” NPT | 2 | 3/8” - 16UNC |
19 | 94016 | 95015 | P2 | 325 | 51 | 151 | 100 | 1/4” NPT | 2 | 3/8” - 16UNC |
19 | 94014 | 아니요 | F2 | 325 | 43 | 143 | 아니요 | 12 | M8x1 |
토프레스 에어 스프링 벨로우즈 액추에이터 모델 |
기준 | 고온 | 연결 - 최대 최소최대OD 높이 높이 |
암호 | 암호 | mm mm mm | |
16 | 93029 | 93086 | P1 153 46 91 |
131 | 94047 | ——— | P1 165 50 110 |
93113 | 93114 | P1 210 51 151 | |
110 | 88540 | 93079 | F1 210 45 145 |
88820 | 89023 | F1 210 45 145 | |
116 | 93027 | ——— | P1 231 46 152 |
94016 | 95015 | P2 325 51 151 | |
94014 | ——— | F2 325 43 143 | |
23B | 202665 | ——— | F1 165 65 205 |
26 | 84181 | 89422 | F2 220 85 245 |
20 | 86600 | 88538 | F2 255 80 265 |
245 | 93740 | 202344 | F1 27 82570 85 310 |
94091 | ——— | P2 325 88 288 | |
88544 | 89425 | F2 325 80 280 | |
21BR | 89457 | ——— | F2 380 80 290 |
21A BR | 97300 | ——— | F2 435 85 315 |
21B BR | 92154 | ——— | F2 440 85 385 |
28BR | 92527 | ——— | F2 445 80 310 |
28B | 90559 | ——— | F2 485 85 375 |
93056 | ——— | P3 570 90 330 | |
29 | 93166 | ——— | F2 570 80 320 |
31 | 95210 | ——— | F2 700 85 700 |
325 | 203332 | ——— | F2 400 80 500 |
322 | 92615 | ——— | P4 310 133 408 |
879948173 | ——— | F2 310 125 400 | |
321 | 88110 | ——— | F2 380 125 400 |
스타일 번호 | 디자인 높이 | 하중(설계 높이에서): | 고유진동수 | 강제 주파수에서 분리율(%) | ||||
••40PSIG(파운드) | 60PSIG(파운드) | 80PSIG(파운드) | (@ 80 PSIG) fN(CPM) | 400CPM % | 800 CPM % | 1500 CPM % | ||
단일 회선 | ||||||||
16 | 3.0 | 420 | 640 | 880 | 237 | 90.3 | 97.4 | |
131 | 3.5 | 550 | 850 | 1,170 | 181 | 74.4 | 94.6 | 98.5 |
160 | 5.5 | 650 | 1,010 | 1,390 | 124 | 89.4 | 97.5 | 99.3 |
110 | 4.5 | 650 | 1,010 | 1,390 | 162 | 80.2 | 95.7 | 98.8 |
116 | 4.5 | 850 | 1,330 | 1,830 | 163 | 80.2 | 95.7 | 98.8 |
116-1 | 5.5 | 940 | 1,410 | 1,930 | 139 | 86.3 | 96.9 | 99.1 |
115 | 4.5 | 1,210 | 1,880 | 2,540 | 151 | 83.4 | 96.3 | 99.0 |
