Firestone W01-358-7994 고무 공기 스프링 3B12-328 Gooyear 트럭 서스펜션 에어백

Firestone W01-358-7994 고무 공기 스프링 3B12-328 Gooyear 트럭 중단 에어백

제품 정보

제조사: 파이어스톤

부품 번호: W01-358-7994

제조사: 파이어스톤

부품 번호: W01 358 7994

제조사: 파이어스톤

부품 번호: W013587994

제조사: 콘티텍

부품 번호: FT 330-29 546

제조사: 콘티텍

부품 번호: FT330-29 546

제조사: 콘티텍

부품 번호: FT330 29 546

제조사: 콘티텍

우는 소리 번호: 64572

제조사: 굿이어

부품 번호: 3B12-328

제조사: 굿이어

부품 번호: 3B 12-328

제조사: 굿이어

부품 번호: 3B12 328

제조사: 굿이어

부품 번호: 3B 12 328

제조사: 삼각형

부품 번호: 4546

제조사: 삼각형

부품 번호: 6364

와튼앤찰린 : AS-0019-F

유올리드/메리터 애프터마켓 : E-FS7994

3B7994 트리플 벨로 공기 스프링 기술 데이터

* 커버 플레이트

상단 커버 플레이트 직경: Ø231mm

하단 커버 플레이트 직경: Ø231mm

* 콤보 스터드/볼트

콤보 스터드: 1/4NPTF

콤보 스터드: 3/4-16UNF

상단 커버 플레이트의 나사 구멍: 3/8-16UNC

하단 커버 플레이트의 나사 구멍: 2X3/8-16UNC

상단 Vover 플레이트의 콤보 스터드 및 나사 구멍 중심 거리: 140mm

밑바닥 덮개의 실을 꿴 구멍 사이 거리: 157.5mm

* 고무 벨로우

고무 벨로우 최대 직경: 330mm MAX.OD

고무 벨로우 최대 높이: 460mm

고무 벨로우 최소 높이: 160mm

작업 스트로크: 330mm

1. 스터드 - 최대 강도와 내구성을 위해 비드 플레이트 어셈블리의 영구 부품으로 제조됩니다.스프링을 차량의 서스펜션에 부착하는 데 사용됩니다.

2. Combo Stud - 스프링을 서스펜션에 장착하고 공기 유입구를 제공하는 이중 목적을 제공합니다.

3. 블라인드 너트 - 비드 플레이트 어셈블리의 영구 부품이기도 합니다.스터드에 대체 장착 시스템을 제공합니다.

4. 공기 피팅 - 일반적으로 1/4 NPT 벨로우즈에 공기 입구를 제공합니다.

5. 비드 플레이트 - 보다 내구성 있는 디자인과 최대 품질 관리를 위해 공장에서 벨로우즈에 크림핑됩니다.선적 전에 100% 누출 방지 테스트를 허용합니다.

6. 벨로우즈 - '에어백'에는 내부 레이어, 코드 강화 천 2겹, 외부 커버 등 4겹의 재료가 포함됩니다.

7. 범퍼 - 스프링에서 갑작스러운 공기압 손실이 발생할 경우 차량 또는 서스펜션에 심각한 손상을 방지하도록 설계된 견고한 고무 또는 엔지니어링 플라스틱 장치입니다.

8. 피스톤 - 공기 스프링을 위한 하부 장착 배열을 제공합니다.변화하는 압력 하중에서 스프링의 특성을 제어합니다.

9. 피스톤 볼트 - 피스톤을 벨로우즈에 부착합니다.때때로 스프링을 차량 서스펜션에 부착하는 수단으로 확장됩니다.

10. 거들 후프(Girdle Hoop) - 주름형 스프링에서 측면 안정성을 제공하기 위해 벨로우즈에 성형된 와이어 권선 링입니다.

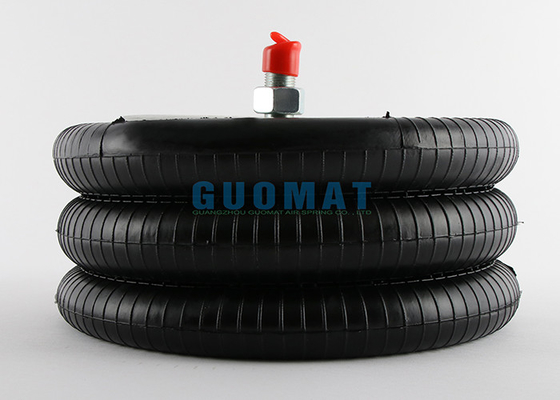

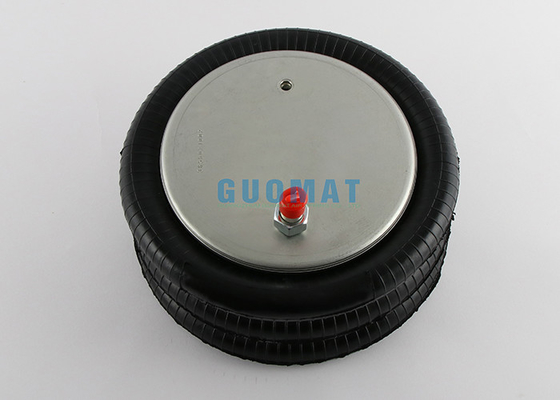

3개의 뒤얽힌 공기 스프링

제품 이미지
