원래 장소: | 중국 |
브랜드 이름: | GUOMAT |
인증: | ISO/TS16949:2009 |
모델 번호: | 2B53022 |
최소 주문 수량: | 1PC |
---|---|
포장 세부 사항: | 고객 필요로 강한 판지 상자 또는 |
배달 시간: | 2-8 일 일 |
지불 조건: | T/T, 서부 동맹, Paypal 또는 다른 사람 |
공급 능력: | 1000pcs/week |
재료: | 강철과 고무 | Contitech: | FD530-22 |
---|---|---|---|
보증: | 12개월 | 중량: | 6.9 KG |
다른 이름: | 공기 중단 부대 | 압력 능력: | 0.2-0.8 M Pa |
포장 크기: | 38*38*22 센티미터 | ||
하이 라이트: | 복잡한 공기 스프링,공기 조수 봄 |

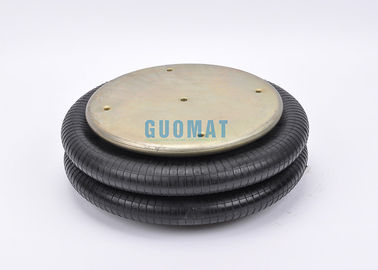

FD 530-22 CI 두배 산업 공기 에어백 회선 공기 스프링 액추에이터
기술적인 매개 변수의
핵심 / 블라인드너트
상단 커버 판 스크류 (핵심) 치아 : 4 PC X M10X1.75
상부 커버 플레이트의 스크루 중심거리 : 159 밀리미터
바닥 커버 판 스크류 (핵심) 치아 : 2 PC X M10X1.75
저부 커버 플레이트의 스크루 중심거리 : 159 밀리미터
가스 홀 / 공기 흡입구 / 공기 피팅
가스 홀 / 공기 흡입구 : 3/4NPT, 조합 스터드 / 공기 흡입구 스터드
커버 판
상단 커버 플레이트 직경 (폭) : 315 밀리미터
바닥 커버 플레이트 직경 (폭) : 315 밀리미터
고무 벨로우즈
고무 벨로우즈 맥스 지름 : 395 밀리미터
최대 높이 : 300 밀리미터
작동 행정 : 90 밀리미터
범퍼 블럭 / 버퍼블록
범퍼 블럭으로
벨트 테 / 벨트 벨소리
벨트로 부르짖으세요 :벨트 테 1개
타입
아니오 명령하세요.
단지 고무 벨로우즈
60406
주름진 플레이트, G1/4 공기 흡입구로
= 79.4 밀리미터 별난
61362
주름진 플레이트, G3/4 공기 흡입구로
= 79.4 밀리미터 별난
66512
주름진 플레이트, G1 공기 흡입구로
= 79.4 밀리미터 별난
2682075000
전체 중량 6.9 킬로그램
OEM 주문자 상표 부착 방식 :
GUOMAT 번호 :2B53022
어떤 콘티테크 :FD530-22 311
어떤 콘티테크 :FD530 22 311
어떤 콘티테크 : 다음을 따른 것처럼 또한 알려집니다 64545,
어떤 콘티테크 :FD530-22321
비슷합니다 : W013587136,
W01-358-7136,
WO13587136,
WO1-358-7136
내화 석재 :21T2 W01-358-7135
내화 석재 :21T2 W01 358 7135
내화 석재 :21T2 W013587135
굿이어 :2B14-360
굿이어 :2B14360
굿이어 :2B14 360
굿이어 : 다음556 22 8 554
굿이어 : 다음556-22-8-554
굿이어 : 다음556228554
전동 절연 - 동적 특성 값 디자인 높이 H : 250 밀리미터를 권고했습니다, 최소 225 밀리미터 |
|||||||
압력 P [바] |
3 |
4 |
5 |
6 |
7 |
8 |
권 V [l] |
(부하) [kN]를 강행하세요 |
15.2 |
20.7 |
25.8 |
31.5 |
36.8 |
42 |
|
스프링 비율 [엔 / 밀리미터] |
222.5 |
286 |
349.5 |
413 |
476.5 |
540 |
19
|
고유 진동수 [Hz] |
1.9 |
1.8 |
1.8 |
1.8 |
1.8 |
1.7 |
공기 애플리케이션 - 정적 특성 값 힘 F [kN] |
||||||||
압력 P [바] |
3 |
4 |
5 |
6 |
7 |
8 |
권 V [l] |
|
높이 H [밀리미터] |
260 |
14.1 |
19.3 |
24.1 |
29.5 |
34.5 |
39.4 |
20 |
220 |
18.2 |
24.4 |
30.5 |
37 |
43.2 |
49.1 |
17 |
|
180 |
21 |
28.2 |
35.3 |
42.6 |
49.7 |
56.8 |
14 |
|
140 |
23.1 |
31 |
38.7 |
46.5 |
54.3 |
61.9 |
11 |
|
100 |
24.4 |
32.3 |
40.4 |
48.7 |
56.8 |
64.7 |
7.2 |
다른 종류의 궈맛 공기 스프링은 FD 530-22를 언급합니다 :
어떤 GUOMAT. | 참조 | 아니오 명령하세요. | 힘 (파운드) | 맥스 OD (안에) | 디자인 높이 (안에) | 높이 | 나루랄 프큐우.[분당 사이클] | ||
80 psi | 100 psi | 민 | 맥스 |
FD 530 22 311 | FD 530-22 311 | 161326 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
FD 530 22 316 | FD 530-22 316 | 161327 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
FD 530 22 321 | FD 530-22 321 | 161328 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
FD 530 22 342 | FD 530-22 342 | 161329 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
FD 530 22 345 | FD 530-22 345 | 161330 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
FD 530 22 374 | FD 530-22 374 | 161331 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
기록 :
부품 또는 장비의 설치는 비클·시스템의 설치와 정동작에 경험이 있는 인사에 의해 단지 실행되어야 합니다. 성분 또는 장비를 설치하는 사람은 또한 특정 응용을 위해 성분 또는 장비의 적합성을 결정하는 것에 책임이 있습니다.
제조들과 유통들은 이러한 제품의 남용에 대한 책임이 없습니다. 당신이 교육에 따라 그것을 사용한다는 것을 확인하고 다른 차량과 장비가 다양한 것처럼 당신이 사용하고 있는 차량 또는 장비가 적당하지 않다는 것을 확인하세요. 제조들과 유통들은 당신이 여기에서 구입하는 제품에 대한 책임이 없습니다.
